MSP430单片机的低功耗主动式RFID标签设计

引言

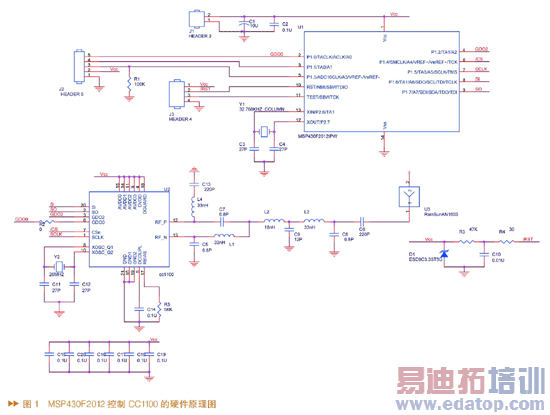

射频识别（RFID）技术近年来在国内外得到了迅速发展。对于需要电池供电的便携式系统，功耗也越来越受到人们的重视。本文将具体阐述基于MSP430F2012和CC1100低功耗设计理念的双向主动式标签的软硬件实现方法。

低功耗设计

低功耗概述

功耗基本定义为能量消耗的速率，可分为瞬态功耗和平均功耗两类。两者意义不同，有不同的应用背景和优化策略，通常被笼统地概括为低功耗设计。实际研究中可根据不同情况区分为：

(1)瞬态功耗优化：目标是降低峰值功耗，解决电路可靠性问题。

(2)平均功耗优化：目标是降低给定时间内的能量消耗，主要针对电池供电的便携电子设备，以延长电池寿命或减轻设备重量。

功耗的物理来源

芯片电路的功耗主要来自两方面：动态功耗和静态功耗。动态功耗主要是电容的充放电和短路电流。静态功耗主要是漏电流，包括PN结反向电流和亚阈值电流，以及穿透电流。如果工作时序及软件算法设计有缺陷，会降低系统工作效率、延长工作时间，也会直接增加系统能量的消耗。

低功耗设计策略

算法级功耗优化：在电路设计的开始，就要进行算法的选择，应该尽量选择功耗效率高的算法。首先，从实现算法所需逻辑的大小来看，算法中操作的数目、所需要的带宽、存储操作、端口操作越少，此算法应用到的电路功耗越低。在实际的设计中，需要按照应用的要求进行总体性能和功耗的均衡。同时，算法中需要的协处理必须考虑，算法所需的协处理越简单、协作模块越少、实现算法所需要的功耗就越小。此外，算法中临时变量少、临时变量有效的时间短、循环的合理运用都会降低算法所需的功耗。

系统级功耗设计与管理：系统级的功耗管理主要是动态功耗管理。通常的做法是处于空闲状态的时候，运作于睡眠状态，只有部分设备处于工作之中；当产生一个中断时，由这个中断唤醒其它设备。实际上，这一部分需要硬件的支持，如：电源系统的低功耗技术；系统软硬件的划分，在于决定哪些功能模块由软件来实现功耗较小，哪些功能模块由硬件实现功耗较小；低功耗处理器的选择。

作者：西安科技大学通信与信息工程学院 尚 亮 李白萍 李   来源：世界电子元器件
