例如，当功率放大器上电的时候就可能会出现问题，功率放大器产生的电流将对晶振或者本地振荡器产生频率牵引。

典型情况下，如果频率恢复得快，那么很有可能是本地振荡器受到牵引，但是当其恢复较慢的时候，则可能是基准晶振受到牵引。

这里以实例说明图形化界面是如何帮助我们判断受到牵引的是晶振还是LO的（如图5所示）。

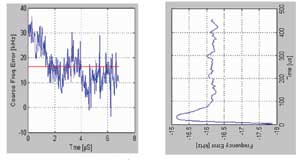

图5 左图中快速的频率稳定过程表明是VCO频推；右图中较慢的频率稳定过程表明是晶振频推

对于802.11a/g信号，我们使用STS（short training sequence，短训练序列）估算频率误差（图5左图中红线表示STS的平均频率误差），如果在一个包的结尾发现频率误差与STS 的计算不同， 则代表在封包的内部频率误差有波动。

图6 左图和中图表示VCO或晶振牵引的影响，右图表示功放开启的影响

这里来看几个不同的OFDM信号频率误差计算方法（如图6所示）。频率误差预估参数的调整会对EVM结果产生影响。这些选项参数是根据短训练序列、长训练序列以整个数据包来计算频率误差，如果EVM结果对频率误差预估方式的选择非常敏感，那就表明系统的频率稳定性有问题——最有可能出现在数据包的开头。

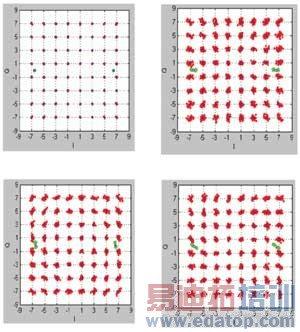

图7 OFDM星座图提供的信息非常详尽
