Wi-Fi通信终端的研发与测试解决方案

测试系统的硬件和软件

测试仪器需要产生和分析基于正交调制（如IQ调制）的信号。

VSA（vector signal analyzer，矢量信号分析器）分析捕捉DUT发射信号，VSG（vector signal generator，矢量信号发生器）用于对DUT的灵敏度和对非理想信号的解调能力进行测试（如图3所示）。

图3 测试硬件包含VSA、VSG和内部控制模块（例如PC的功能），通过以太网与PC主机进行通信

VSA和VSG都可以通过PC软件进行控制，利用GUI界面可以控制信号的带宽、功率、衰减等特性。对于VSA而言，GUI界面允许用户选择显示内容以及进行显示设置。例如，用户可以在一个窗口查看频谱、功率谱密度图和子载波星座图。部分或所有视图都可由用户自由选择，同步显示信号的多个信息。

将其应用于研发

毫无疑问，单芯片方案和参考设计已 经大大简化了产品的研发过程。但在实际研发中，很难仅仅通过对参考设计的简单改动实现产品设计，还需要处理频率稳定性、频谱密度、群延迟、相位不平衡和本地振荡器泄漏等问题。然而，想要解决某个问题之前必须首先搞清楚问题本身。在这样的情况下就是该系统测试方案起效的时候了，与其漫无目的地寻找各种参数——微伏、毫安、毫瓦与频率的关系，不如利用EVM测量和含有丰富信息的图形来快速定位设计中存在的问题。

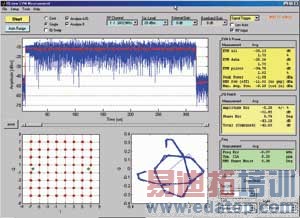

图4 GUI软件提供了信息量丰富的图形显示以及菜单可选的视图
