Wi-Fi通信终端的研发与测试解决方案

人机接口

在设计新型无线设备的研发中，设计人员必须分析底层标准的各个方面。

所有的无线规范都涉及射频和调制技术，通常具有基带和射频调制两大子系统。

在研发过程中，这些子系统能分别进行独立的和综合的测试分析是非常重要的，因此，需要一个测试仪器能够分别发射和接收射频及基带信号。

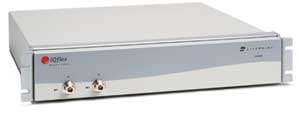

图1 硬件接口尽可能保持简单——射频输入/输出、基带输入/输出、外部触发输入/输出

这种面向系统的测试解决方案不需要像通用实验仪器那样提供许多控制按钮和开关，在面板上只有射频与基带输入输出端口（如图1所示）。应用基于PC的用户图形界面（GUI）软件系统，通过以太网卡接口，能够容易控制和操作测试系统。运行于PC上的分析软件大大降低了测试系统的成本，同时又保持了快速而全面的对信号捕捉和分析能力。

针对不同的标准，采用不同GUI界面的软件（例如，其中一种用于Wi-Fi，另一种用于WiMAX），可以将各种标准相对应的测试需求集成到软件之中。例如，针对于用户开发出某种符合802.11a/b/g标准的功率谱密度模板的Wi-Fi产品，这样的测试软件可以加快测试速度且减少测试错误。

一旦某个产品设计定型，即便其中的元件处于最坏设计容差的情况下仍能通过测试，那么这就是一个好的生产产品设计。但是，元件失效或者制造工艺偏差等问题仍可能造成产品失效，这个必须在装箱运送之前能够检测出来。这样的测试中，射频和基带系统已经不需要进行单独的测试，这时所需要的是一套全面而快速的测试方案，用来挑出有质量问题的产品。

在这种情况下，我们可以采用和研发相同的测试架构，但取消了基带输入和输出端口，简化了接口设计（如图2所示）。仪器只需要射频输入和输出两个端口，测试软件只需要在数秒内快速得出"pass"或"fail"的测试结果。这种经过简化的系统具有较低的采购成本，快速的测试速度也有利于降低总体测试成本。这对于产量大、价格便宜的无线产品来说是至关重要的——目前，这样面向制造测试的仪器已经能够涵盖所有的需求。

图2 取消基带和简化触发接口使同样硬件构架平台　最终变成一个面向制造的低成本测试系统解决方案
