高层室内移动网络覆盖解决方案

1．若保证高层窗口室内信号电平达到-60dBm，在布线系统设计时，仅仅利用传统的在楼道或业主门口安装全向吸顶天线覆盖是很难解决高层切换的。那么可以考虑通过在室内加装室内定向吸顶天线加强覆盖，同时防止了室内信号泄漏。对于相对封闭的环境，通过在室外加装定向平板天线加强对高层窗口边缘覆盖，同时考虑对周围宏站的干扰。

2．室外宏站天线一般都设置了下倾角，其天线主瓣方向覆盖不会对高层空间无线环境造成影响。由于天线上旁瓣辐射的宏站小区信号电平是比较强的，往往和室内信号电平在同一数量级上，所以在进行高层室内覆盖优化时必须考虑宏站信号对室内信号干扰的影响。

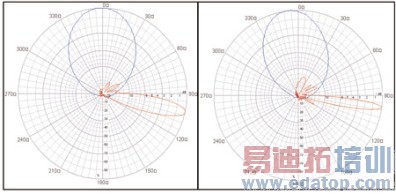

图1和图2为900MHz和1800MHz天线波瓣方向图，从图中可以看到，天线对第一上旁瓣进行了抑制，满足上旁瓣抑制大于15dB的要求，对于高层空间无线环境的影响不大。但是其第二上旁瓣抑制约为12dB，特别是在工作频率为1750MHZ时具有明显的第三、第四上旁瓣，当下倾角为12度、8度时，其第二、第三上旁瓣的上倾角约为30度和60度，对高层空间的无线环境造成了一定的影响。因此适当调整宏站天线的下倾角也是有效防止室外信号对室内信号干扰的手段。

图1 GSM 900MHz天线波瓣方向图 图2 GSM 1800MHz天线波瓣方向图

3．对于话务量需求较高的高层楼宇进行布线系统设计时，采用垂直分区分层覆盖。同时设置好室内站与主覆盖小区的邻区关系。

在高层楼宇窗口可以收到的室外宏站信号非常多，容易对室内信号造成频率干扰，建议在频率规划时专门预留几个室内站专用频率。

对于高层楼宇来说，在规划室内小区的TCH频点时，不可避免地要偷用宏站的TCH频点。在选择频点时，建议通过现场扫频找出信号电平最弱的频点作为TCH使用。

4．根据不同的楼层合理考虑室内信号的泄漏问题，防止对室外宏站信号的干扰。

在中高楼层，室内信号主要从窗户口向外泄漏，由于高层窗外主要是空中，虽然存在切换区，一般来说没有用户，所以影响较小。

在这里需要注意的是，室内分布天线通过走廊或者玻璃，信号能够直接泄漏到室外，而正好室外相应的区域是产生话务的地方，就会产生高层室内信号对于室外的干扰。在这种情况下，需要针对室内的天线进行优化，利用楼层的天然阻挡，确保高层室内信号不对室外造成干扰。

作者：湖北万维通信工程规划设计有限公司 黄靳哲   来源：eNet硅谷动力
