“与时俱进”的分布式基站

录入:edatop.com     点击:

一、分布式基站成为基站部署的重要选择

为满足3G越来越复杂的网络规划要求,基站的形态也开始向多样化发展。人们希望基站在性能不断提升的同时其整体架构越来越小、越来越轻,希望基站能像搭积木般灵活组合,接口的开放、结构的模块化成为基站发展的趋势。

中兴通讯早在2004年就创新地提出了分布式基站概念,革新了传统的建网理念。分布式基站把基站分为射频拉远单元RRU和基带单元BBU,两者间通过标准接口用光纤相连接。基带和射频的分离让基站摆脱了机房的约束,RRU部分的塔上安装节省了馈线损耗,为运营商大大节省了建网成本与运维成本,完全满足灵活、快速建网需求。因此,分布式基站的组网模式已经成为基站部署的重要选择,中国移动在其TD-SCDMA网络的建设中80%采用了分布式基站。

二、中兴通讯分布式基站创新元素

移动通信领域的竞争日趋激烈。在无线用户规模增加的同时,ARPU值却在走低,为了获取更多的利润,除了挖掘3G新业务作为盈利增长点之外,运营商也越来越关注建网成本。建设低TCO(Total Cost of Ownership )的网络,提供高品质且丰富多彩的业务,是运营商获取利润,在竞争中利于不败之地的基础。

在整个3G网络中,基站是数量最多、成本最高的设备。因此,对基站的持续创新一直是中兴通讯所重点关注的内容。立足于多年通信行业的经验积淀,中兴通讯通过深入调研和精细的规划,订制了新一代分布式基站产品。

中兴通讯新一代分布式基站除了具备原有分布式基站方案的优点外还重点考虑了融合组网、平滑演进、节能减排、快速运营等运营商非常关注的问题。

基于SDR技术设计,确保多制式完美融合

随着移动通信技术的快速发展,2G网络已经成熟并逐渐迈向3G,而2G退出后的频段将用于3G,因此2G和3G网络共频段的情况将普遍存在。而WCDMA/CDMA/TD-SCDMA等3G网络都将向LTE演进,并将在很长时间内与LTE并存。因此,运营商将面临着网络多制式、多频段的挑战,而使用传统基站组网,则在网络升级换代时需付出高昂代价,运营商面临着在设备生命周期内降低TCO的挑战。

基于SDR技术的基站设备可为运营商带来多方面的益处:首先,仅通过软件升级即可实现的平滑过渡既延长了系统设备的寿命,同时又降低了投资风险;其次,多技术融合组网,可最大化利用投资,大大降低网络TCO;第三,统一的硬件平台也让开展新业务变得更加灵活、方便。

中兴通讯分布式基站RRU射频模块采用了宽带多载波数字信号处理技术,可在连续的20MHz频带范围内通过软件配置同时支持GSM/WCDMA/LTE等多种制式,同时完成对多制式射频信号的收发处理,从而实现了射频单元在同频段多制式情况下的融合和演进,如图1所示。基带部分同样可支持GSM/WCDMA/LTE多种制式的基带信号处理,它采用MicroTCA架构,通过标准化设计,提高了可靠性;通过提高集成度,减少器件数量,从而降低成本;通过不同制式系统共用控制、接口、电源等模块,确保顺利融合;随着产业链的成熟,标准器件的成本将会更低。

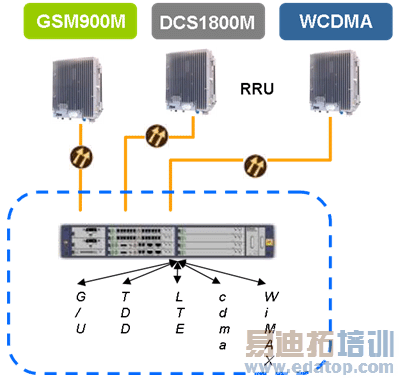

图1 中兴通讯SDR基站产品,实现多制式的支持

RRU单元多载波设计,网络平滑扩容

良好的网络覆盖是移动运营商提供优质服务的基础,运营商在考虑网络覆盖的同时,还必须结合系统容量和服务质量来综合考虑。在3G网络建设初期到成熟期之间,网络和用户规模将会不断扩大,运营商除了考虑覆盖面积的扩大之外,还必须考虑网络话务容量的急剧增长,因此网络能否平滑扩容是运营商在建网之初就需考虑的重要问题。

ZTE RRU射频单元最大可支持4载频,网络从1载频到4载频扩容,无需更改射频连接关系单板。系统容量增加时,只需添加基带板或通过BBU堆叠即可完成扩容。扩容便捷,节省人力,全面满足未来3G网络扩容需求。

高效率功放,构建绿色环保网络,降低网络TCO

中兴通讯射频部分的功放单元采用自主开发的高效率Doherty PA和DPD线性化技术,功放效率高达40%。以1C3S配置为例,与业界传统基站1000W典型功耗相比,中兴通讯分布式基站功耗仅为570W,节能43%。

以一个中型本地网2500个基站(1C3S)为例,电费按基站每天工作24小时,一年工作365天,每度电1元计算,单就基站功耗方面,每年就可节约电费942万元;再加上分布式基站方案在空调、电源等配套设备方面,较传统基站相比,平均每基站节省1.1万元,共节省2750万元;总计节省3692万元。按1公斤标准煤发出3度电,燃烧1吨标准煤会产生二氧化碳2620公斤的标准计算,节能基站每年减少耗电768万度,节省2560吨煤,减少二氧化碳排放量6707吨。

新型的分布式基站设备对运营商降低网络TCO,节能减排,打造绿色环保网络,建设绿色家园,具有重要意义。

高接收灵敏度,扩大上行覆盖,有效降低TCO

与3GPP标准中要求的接收灵敏度-121dBm@单天线相比,中兴通讯基站设备接收灵敏度高达-126.5dBm@单天线及-129.2dBm@双天线。从终端侧来说,基站更高的接收灵敏度可使终端降低发射功率,减少对人体的辐射,更加环保,并能延长终端待机时间;从网络侧来说,可使覆盖扩大,减少站点数目,降低运营商建设工期及TCO。

经过无线环境仿真结果统计,采用该产品方案,可扩大10%的无线覆盖半径,减少18%的基站数目,从而降低18%的建网TCO。

体积小重量轻,利于快速建网,迅速展开运营

对于运营商而言,机房资源一直是影响快速建网的关键问题。根据以往部署移动通信网络所遇到的问题,可以预见3G网络部署可能面临的挑战。城区站址资源已被耗尽,传统基站部署存在不可克服的困难。同时,人们环保意识的增强,也加大了今后3G站点建设的难度。

新一代室外型RRU体积仅19升,重量仅16.5kg,而室内型RRU体积不到9升,重量仅8.5kg,搬运方便,支持室外抱杆、壁挂、平台及塔顶安装,摆脱机房和配套设施限制。BBU体积仅8.4升,重量仅8.75kg,无需机房独立空间,可放置于传输架内部,或利用2G设备多余空间,或直接墙挂安装,有效解决机房紧张、承重不足等建网问题。

轻型设备使单人完成站点开通成为可能,大大加快了建网速度。在巴西电信(BrT)项目中,由于全网采用分布式基站建网,仅3个半月时间即完成了传统方式下需要半年才能完成的工程量的建设,3人的工作小组最多的一天完成了9个站的安装和开通。可以看出,采用分布式基站建网具有明显的速度优势。

增强型室外设计:改良电源输入,使用防水密封盒,适合各种安装环境

110V AC、220V AC、-48V DC的多种电源输入设计,近端供电和远端供电等各种供电方式的支持,欠压、过压保护和电源防反接功能的提供,全方位解决室外电源问题。而在防水方面,引入了独特的防水密封盒设计,取代了以前的传统防水方式。这些措施的应用,极大提高了安装部署的安全性和灵活性,有效降低建设和后期维护成本。

三、小结

分布式基站方案与传统基站方案相比,不仅大大减少了对站点机房的依赖、降低了部署的难度,还有效提高了建网速度,为运营商大大节省了建网成本与运维成本,充分满足了运营商快速、低成本建网的需求。因此,分布式基站的建网模式已经成为运营商基站部署的重要选择。

中兴通讯新一代分布式基站方案,除具备原有分布式基站的特点外,还以其架构先进、支持多载波、接收灵敏度高、功放效率高、体积小重量轻及适合各种安装环境等优异特性,创造了分布式基站应用的新时代。
