面向全业务的3G承载网解决方案

李勤  余卓

全球电信行业正在向IP化、宽带化方向发展，其驱动力来自IP技术的诸多特性：易于提供丰富灵活的新业务，保持网络的可持续发展，可简化网络结构、实现业务融合，提升网络的利用率，降低运营商TCO等。面对3G承载，一方面要考虑由核心层到RAN层的IP化，另一方面也要兼顾未来固网移动全业务融合需求。

一、面向全业务的3G需求及承载网现状

在干线层/核心层，随着3G应用（特别是HSDPA）、Triple play以及大客户专线等IP业务迅速增长，承载网面临着海量数据业务带来的宽带需求、以及大颗粒业务的灵活调度需要。而现有网络一些骨干/核心层还存在着IP over SDH over WDM的网络架构，VC4的交叉内核不再适应越来越多的GE、10GE、2.5/10G POS等大颗粒度业务，效率和扩展性明显不足。

在接入/汇聚层，3G建网及全业务运营初期要求承载网具备多业务接口、并提供电信级端到端的OAM和保护能力，而中后期会有更高要求：如IP业务实现统计复用、大幅节省网络带宽、可对数据业务流进行区分并对应不同的QoS级别等。目前接入/汇聚层的网络包括承载语音、大客户业务的SDH/MSTP网络和用于Internet业务的以太网。现有SDH/MSTP网络的数据业务承载能力有限，部分运营商的MSTP网络依据固网业务需求布局，不符合3G网络及全业务运营的要求。以太网又面临QoS、OAM及保护能力较低、难以提供业务感知和区分服务的能力、安全性不高等问题。

综合来说，现网很难充分满足3G网络以及全业务运营对承载网提出的需求，需要依靠部分新建来构筑面向全业务的3G传送承载网，在此过程中还要充分考虑新建部分的平滑演进，充分保护运营商的投资。

二、干线/核心层IP over WDM/OTN方案

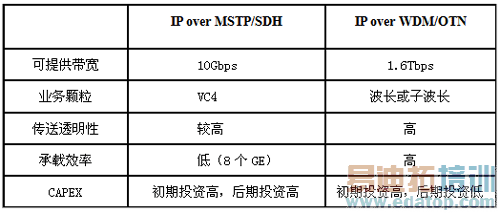

伴随3G自上而下的IP化进程，各类业务在干线/核心层出现了越来越多的IP化承载需求，现将传送网承载IP的两种方式比较如下：

可明显看出，在提供带宽、业务颗粒度、承载效率等各方面，IP over WDM均具备了不可替代的优势。特别是在10GE得到广泛应用的今天，这种优势更加明显，突出地表现在城域核心层的应用上。

波分组网（IP over WDM/OTN技术）只需增加单板无需占用光纤资源即可完成网络扩容。尤其是随着业务增多和网络建设的扩大，IP over WDM技术在扩容方面的优势将越来越明显。不难看出，IP over WDM/OTN技术是在干线和核心建设电信级3G业务承载网的第一选择。

中兴通讯推出的IP over WDM/OTN方案具备以下特点：

高效承载——多业务的汇聚与接入

完全支持全业务接入功能，以及SDH或数据低速业务的汇聚功能。

灵活调度——中兴波分调度方案

GSS多业务交换平台可实现子波长级别的业务调度，与ROADM相结合，极大地方便了网络的调度灵活性，从而实现了各类数据业务的X-ADM（任意业务的分插复用）。

高可靠性——业界领先的光层保护

目前提供的保护方式包括：光复用段1+1/1:1保护、光通道1+1/1:1/1:N保护、两纤双向复用段共享保护环（OMS-SPRing）、两纤双向通道共享保护环（OCh-SPRing）等。其中光通道共享保护是中兴通讯独家拥有的专利技术，并被写入国际标准ITU-T G.808.2。

三、汇聚/接入层综合解决方案

在汇聚/接入层， MSTP仍是现阶段全球范围内backhaul 的主流承载方式，而不太成熟尚未大规模商用的PTN是逐渐明晰的发展趋势。中兴通讯专门针对这种情况，推出了MSTP+CWDM接入/汇聚层综合解决方案，同时面向未来PTN网络。

1、MSTP方案

MSTP内嵌EOS单板将来自以太网接口的数据帧直接进行2 层交换处理后，通过GFP协议封装，映射到VC容器中，再加入开销，最后形成STM-N 的帧。解决了在SDH光网络直接处理以太网的能力问题。EOS具有业务带宽独享的特点，提供了高QoS保证，并且具备一定的数据业务汇聚能力。MSTP内嵌EOS方案简单实用，能利用现有网络资源，性价比高，一般在对成本较敏感的接入层采用。这种解决方案非常适合3G网络初期数据业务有限的普通地区和全业务运营初期。

在3G初期的热点区域和网络发展到一定阶段的普通区域，会出现大量的数据带宽需求。数据业务具有突发和不确定性，对接入汇聚层带来巨大的带宽压力，因此需要对其进行收敛汇聚。MSTP内嵌RPR方案解决了EOS刚性管道的问题，可以很好满足业务灵活汇聚的需求。RPR技术利用环结构的优点，通过MAC 层的支撑协议解决带宽共享和保护、QOS保证等分组业务传输中的问题，为数据业务和语音业务提供了一个L2 统计复用的平台，大大提高了网络带宽利用率。中兴通讯的MSTP内嵌RPR拥有多项国际国内专利，在突破RPR单环结构、自创快速收敛算法、完美支持组播、业务感知及区分服务等方面均有自己独到的优势，能为3G及全业务提供强大的数据处理能力。

2、MSTP向PTN平滑演进

预计在2010年后，PTN技术和设备逐渐步入成熟阶段，与此同时3G大流量数据业务开始全面应用，MSTP对IP业务的承载效率有待提高。此时满足"IP接口适应性"的MSTP开始向满足"IP内核适应性"的PTN演进。适时地在CBD、城市热点等地区优先规划建设PTN网络来承载海量的3G数据业务，进而向其他业务延伸，在数据业务量不大的地方仍可沿用MSTP网络。整个承载网实现MSTP网络与新建PTN网络混合组网。在无需改造MSTP设备条件下，实现业务互联互通、统一的网络管理。

中兴通讯在PTN技术上有丰富的积累，2007年便参加了欧洲高级网络测试中心（EANTC）的技术规范及多厂家互通的测试，实现了与主要厂商产品的互通，并在保护测试中表现突出。

3、CWDM补充方案

CWDM可节省光纤资源、提供较高的带宽，并具有完善保护机制和成熟的电信级应用，性价比较高，是一种合适的承载网接入汇聚层补充方案。建设3G网络大量采用BBU+RRU时，可采用CWDM来复用RRU上联的光波长。在光纤资源紧张处，也可采取CWDM扩充带宽。

四、面向未来的3G承载网

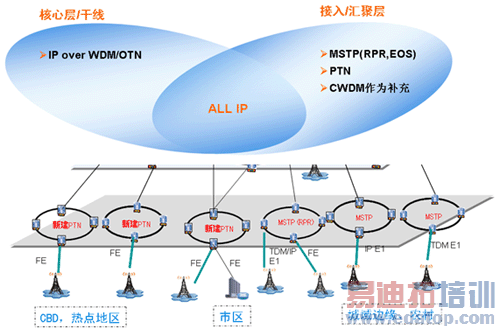

随着业务向ALL IP不断发展 ，承载网也将向分组化这一目标自上而下的逐步演进。中兴通讯建议的3G及全业务承载网方案参照覆盖地区、业务预测、容量目标等因素，在充分利用现在传输资源的前提下，具备一定前瞻性，面向全业务来统一规划，并根据不同区域的实际情况分步进行建设。

中兴通讯综合考虑核心层/干线和接入/汇聚的不同要求、以及业务发展的不同阶段，提供全网高可靠、易扩展、统一管理的3G承载网综合解决方案，为未来全业务运营提供支撑，有利于FMC的实现。
