浅析中俄边境GSM系统越境场强的测量

3.3 测试设备

测试设备主要有德国R&S公司的FSP－3／FSP－13频谱分析仪、河北石家庄飞创公司的FT.WTD-0.3-2标准对数周期天线、低损测试电缆、SAGEM OT160 测试手机以及GPS全球卫星定位仪，还有指北针、笔记本电脑、打印机、三角架辅助测试设备等。

3.4 测试系统框图

测试系统框图见图1。

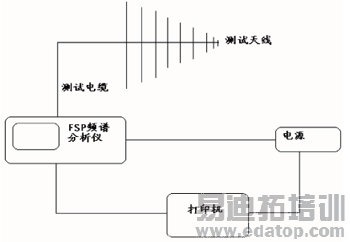

图1 中俄边境频率监测的测试系统简图

3.5 测试方法及测试步骤

首先，在测试地点用GPS记录测试点的经纬度、测试时间，并结合地形图记录测试点的海拔高度。

然后，利用测试手机在手动网络选择功能下搜索中俄双方的GSM运营商网络，分别进入各运营商GSM网络，列出测试手机所在扇区及各相邻扇区的BCCH信道号，并区分双方的专用信道、公用信道。

最后，用频谱分析仪测试各BCCH信道电平值，旋转天线找到电平值最高点并记录方位角，打印出频谱图，计算场强值。在用频谱仪进行测试时，应长时间守候观察、仔细辨别，保证所测试的信道符合50％的测试时间、50％的接收点电平值；采用MAX HOLD 最大值保持方式，将频谱仪设置为RBW＝VBW＝10kHz、SPAN＝300kHz。

3.6 场强计算涉及的公式

场强计算涉及到的公式有：

P（dBm）=U(dBμv)-107，(P:功率，U:电平，阻抗50欧姆)；

E（dBμv/m）=K(dB/m)+ U(dBμv)，(E:场强，U:天线因子)。

3.7 注意事项及特殊情况的处理

3.7.1 使用OT160测试手机寻找BCCH时应注意的问题

（1）OT160 测试手机在测试状态时只显示所在扇区及6个相邻扇区的 BCCH 信道号，因此在基站比较密集的边境城市，其显示的BCCH信道不全。建议长时间搜索BCCH信道号，及时记录信道号，必要时可以采取重新选择网络，重新进行测试，多次搜索BCCH信道号。

（2）在实际测量中，在BCCH信道列表状态下有个别BCCH信道来回"漂移"。对于这种情况，可以采取信道锁定模式，观察该信号是否符合50％的测试时间，50％的接收点电平值的测试规定。

（3）个别BCCH信道解码时，出现BASCI、LAI码两次解码结果不同的情况。这时也建议采取信道锁定模式，确定该信道的国家、运营商。必要时可以采取测试手机接定向天线的方法，观察是否存在两个运营商使用同一BCCH的情况（如果存在这种情况，那么就意味着该测试点存在着同频干扰）。观察该信号是否符合50％的测试时间、50％的接收点电平值的测试规定。

（4）OT160 测试手机随机带的OT drive pc 应用程序，在使用BCCH Scanning 功能时，每次扫描时只保留最后一次的扫描结果。建议进行多次扫描，将每次的扫描结果进行记录，然后进行BCCH测试，对于符合测试标准的BCCH信道予以测试。

3.7.2 使用频谱仪测试时需注意的问题

（1）分析是否有相邻信道被其他运营商的BCCH占用、相邻信道被业务信道或其他运营商的TCH占用。如果被占用，那么不宜使用最大值保持，而使用VIEW方式。

（2）在实际测试过程中，曾出现过在所测的俄罗斯BCCH信道上，有中方运营商的TCH信道、且TCH信号很强的现象。这类情形下，BCCH信道的测量应选择在该TCH信道没有被占用的情况下进行,并采用VIEW方式。

4 总结

目前，我国已经基本掌握中俄双方在边境线一带的GSM基站设置情况；双方GSM运营商在规定的时间内按照相关协议要求对边境基站进行了频率调整，改变部分基站天线的俯仰角，减小了部分基站发射机的发射功率。经过2007年4月～11月的测试，各边境基站信号场强基本符合协议要求，无线电管理部门按照要求完成了国家下达的边境GSM监测任务。

随着中俄战略协作伙伴关系的深入，以及双方经贸关系的不断发展，各种公众通信方式、专业通信方式在中俄边境不断涌现，双方无线电协调领域将不断深入，需要协调的无线电业务也将不断增加，双方边境无线电干扰也将不可避免地增加。因此，要不断提高边境地区的无线电监测站人员的业务水平，增强边境地区无线电监测站的监测能力，保证边境地区各种无线电业务不受有害干扰，维护国家利益。
