浅析中俄边境GSM系统越境场强的测量

录入：edatop.com 点击：

1 中俄签署边境地区相关频率使用协调协议

2006年4月21日，中俄两国根据《中俄边境地区GSM－900频段指配协调会谈纪要》签署了《中俄边境地区陆地移动业务890～915MHz／935～960MHz频段使用协调协议》。该协议将中俄边境分为三个区，并为每个区规定了中俄双方各自的专用信道；在2区规定了两个公用信道、3区规定了18个公用信道，确定了专用信道、公用信道、使用对方专用信道的场强值。此外，该协议也对测试点到边境线距离、测试天线高度、测试方法等做了规定（见表1、表2）。

表1 中俄边境无线电测量的相关规定

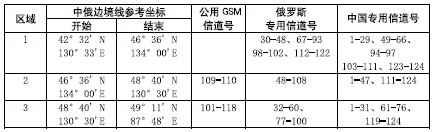

表2 中俄关于边境信道的规定

黑龙江省八个边境地市分属该协议规定的三个区。其中，牡丹江边境地区、鸡西边境地区、双鸭山部分边境地区为第一区；双鸭山另一部分边境地区、佳木斯边境地区、鹤岗边境地区、伊春部分边境地区为第二区；伊春另一部分边境地区、黑河边境地区、大兴安岭边境地区为第三区。

2 按照通知要求部署监测方案

2006年8月2日信息产业部下发了《关于印发〈中俄边境地区陆地移动业务890～915MHz/935～960MHz频段频率使用协调协议〉的通知》；2007年2月信息产业部无线电管理局下发了《关于中俄边境地区GSM－900MHz频段频率使用有关问题的通知》，该通知要求中国移动通信公司、中国联通公司必须在2007年11月1日前按规定调整完使用频率；并要求各地无线电管理机构督促、指导本地区移动网络调整工作，定期监测俄方的相关调整工作。

针对国家的要求，2007年4月，黑龙江省信息产业厅下发了《黑龙江省中俄边境地区GSM网络频率调整工作实施方案》，黑龙江省无线电管理处、监测站在双鸭山市、伊春市、黑河市召开了中俄边境地区GSM网络频率调整工作会议。会上组织边境地区无线电管理处、监测站负责人、运营商相关人员一起勘察、确定第一区和第二区分区点、第二区和第三区分区点的具体位置；确定各地市边境GSM越界场强测量的测试点。黑龙江省监测站技术人员组织地市监测站技术人员认真学习理解相关标准，统一认识；统一监测设备、监测方法、计算方法，为实地监测及场强测量做好准备。

目前在黑龙江中俄边境地区的经营公众移动通信业务的运营商是：中国移动通信公司、中国联合通信公司；俄罗斯MTS移动公司、俄罗斯MEGAFON公司、俄罗斯NTC公司、俄罗斯FAR EAST公司、俄罗斯BEELINE公司，共七家公司。只有BEELINE（蜜蜂在线）公司经营DCS－1800移动通信业务，不在这次测试范围内，其余六家公司均经营GSM－900业务，在测试范围内。无线电管理部门也主要对这六家中俄移动通信公司进行测试。

3 开展边境地区相关频率监测

3.1 测试前的准备工作

对中俄边境的移动通信公司进行测试，必须做好充足的准备工作。

(1) 了解我方距离边境线30公里以内的GSM－900蜂窝移动通信系统基站设置情况、边境30公里以内基站频率规划占用情况，掌握各基站扇区使用的BCCH控制信道信道号、TCH业务信道的信道号。

(2) 熟练掌握SAGEM OT160网络测试手机的使用方法，熟悉测试手机各项测试功能；利用测试手机掌握俄各GSM－900系统运营商标志符、LAI值等。

(3) 对黑龙江全省统一的标准对数周期测试天线、FSP－3／FSP－13 频谱分析仪做必要的校准，掌握标准测试天线在935MHz～960MHz频段内的天线系数、天线因子，掌握频谱分析仪在测试带宽为300kHz、RBW＝10kHz、VBW＝10kHz情形下的测试精度和测试灵敏度；对测试电缆、接头进行必要的测量，掌握在935MHz～960MHz段内的衰减损耗值。

3.2 测试地点的选择原则

3.2.1 在边境地带测试俄方信号

（1）根据边境地区的地形图选择距离边境线足够近且距离俄城市、村庄、矿山、公路、铁路较近的地带。

（2）要选择制高点和开阔地，考虑到天线高度比较低，应尽量远离车辆、人员、建筑物、树林等。

（3）注意要远离我方基站，以防止我方基站抬高测试点背景噪声，以减小对测试准确度的影响。

（4）测试时要杜绝或尽量减少在测试方向上的人员或车辆移动。

3.2.2 在边境地带测试我方信号

（1）根据边境地区的地形图并结合中国移动、中国联通基站设置表选择距离我边境基站较近的地带。

（2）测试点尽量选择在边界线和基站之间。

（3）选择远离车辆且相对各基站方向无建筑物、树林等遮挡物的开阔地带。

（4）测试时要杜绝或尽量减少在测试方向上的人员或车辆移动。

3.3.3 距离边境线30公里测试俄方信号
