数字集群单站模式下的应急通信方案

TETRA集群系统无线应急链路派接设备，一般在一套设备中安装四套无线链路派接设备，每套设备都是单独工作，即能够同时保证四路跨基站应急通话组进行工作。根据需求，可扩充更多的通话组设备。同时，通过远程监控控制台，可对无线链路派接设备进行远程通话组的切换。

5、 远程无线监控控制台设备

远程无线监控控制台设备的组成有：远程数据收发电台、数据转换器、电脑及软件等设备组成。其功能一是监控远端基站有线链路工作及设备、环境工作是否正常。其次通过该设备对原端无线链路派接设备的工作状态进行调整。

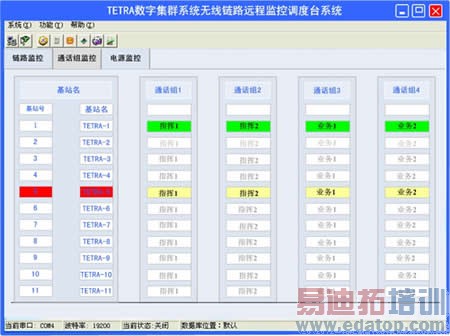

上图是远程无线监控控制台，电脑操作界面。通过远程监控电台收到的指令信息，经数据转换器送至电脑显示。该界面能够反映出不同基站的链路工作状态。同时，还能通过该界面操作，去控制远端设备的工作状态。

从上图可以看出，当远端基站链路工作正常时，显示为白色。当远端基站的链路出现问题时，在电脑显示器上基站号、基站名为红色。同时，在通话组显示无线链路派接设备开始工作的颜色为黄色。无线链路所连接到的上级主基站的颜色为绿色。在四个通话组上显示不同的通话组。

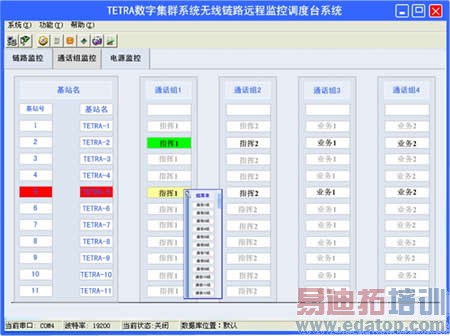

若要对链路派接设备的电台换组，可以选中该站原通话组，按右键，出现上图的组菜单(可下拉菜单)，选择所需通话组，双击即可。

6、 无线链路派接技术在TETRA数字集群系统应急状态下的应用

以下从三个方面解析系统的应用：

Ø 三级主站链路故障应用，即对应以下的单基站故障应用;

Ø 二级主站链路故障，即对应以下的节点基站故障应用;

Ø 二级和三级主站故障，即对应以下的多基站故障应用。

² 单基站故障

如下图所示，当一个三级主站(C)链路故障时，基站进入单站集群模式，该基站的监测到本地电台进入单站集群模式，通过链路电台，利用二级主站(B)信道，向控制中心远程监控控制台以组呼的方式发起单站告警信息，同时打开音频信号交换模块，将本地电台(C)和链路电台(B)的音频信号派接到同一组上。用户通过远程无线监控控制台收到告警信息后，可通过反馈的信令信息对话音派接组的本地和链路电台进行控制。有效的达到单站集群模式的电台和集群模式电台互相通信的目的。

² 节点基站故障

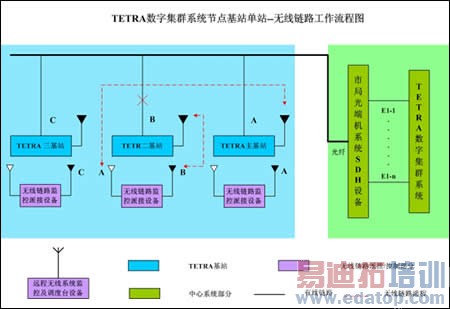

如下图所示，当一个二级主站(B)链路故障时，基站进入单站集群模式，该基站监测到本地电台进入单站集群模式，通过链路电台(A)，利用一级主站信道，向控制中心远程监控控制台以组呼的方式发起单站告警信息，同时打开音频信号交换模块，将本地电台(B)和链路电台(A)的音频信号派接到同一组上。用户通过远程无线监控控制台收到告警信息后，可通过反馈的信令信息对话音派接组的本地和链路电台进行控制。有效的达到单站集群模式的电台和集群模式电台互相通信的目的。

² 多基站故障

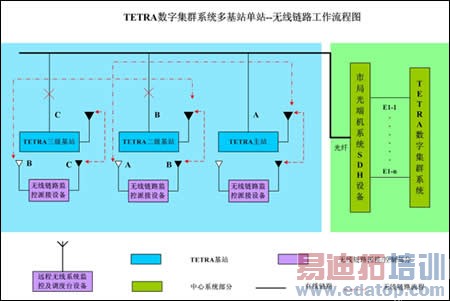

多基站故障时，以下图为例，当一个二级主站(B)链路和三级主站(C)的链路同时发生故障时，基站进入单站集群模式。三级主站(C)的无线链路派接设备检测的单站后，自动开启无链路派接设备。同时链路电台(B)向二级主站(B)以组呼方式发出单站告警信息。

此时，二级主站(B)的无线链路派接设备检测的单站后，自动开启无链路派接设备。同时链路电台(B)向主站(A)以组呼方式发出单站告警信息。

用户通过远程无线肩控控制台收到告警信息后，可通过反馈的信令信息对话音派接组的本地和链路电台进行控制。有效的达到单站集群模式的电台和集群模式电台互相通信的目的。

通过以上方式，最终实现脱网的基站的终端用户在指定的通话组内与整个系统保持通信。

四、 技术应用的特点

TETRA通信系统，链路采用SDH光纤传输系统。该数字集群系统具备多种冗余、备份并支持降级使用功能，如系统的单站集群模式，即在基站和控制中心失去联系的情况下，基站自动转为单站集群模式等。

单站集群模式主要是在基站控制器或链路设备故障的情况下，基站与控制中心无法保持正常通信时，基站自动进入单站集群工作模式。在单站集群工作模式，该基站覆盖下的终端用户也自动登陆到单站集群模式，支持在该基站覆盖范围的终端以组呼的方式保持通话，但不能实现跨站通信，即不能与其他基站内的用户保持通信。由此可见，链路在TETRA系统在是不可缺少的。若某个基站电源供电系统发生故障，解决办法可采用发电机或UPS后备电源供电。而链路发生问题，一时半会是无法解决的。这将直接影响正常的无线通信。

而采用无线链路派接技术，就能解决在链路发生故障时应急状态下，TETRA系统还能正常进行应急通话组的工作。其技术特点：

Ø 该设备与系统和基站之间没有直接的物理连接，不会对系统和基站产生任何影响;

Ø 设备体积小、安装方便。在每个基站的机房内安放一个可移动的小机箱，接通电源既可用;

Ø 操作简单、使用灵活。无线链路派接设备不用任何操作。而远程无线监控控制台采用WINDOWS中文操作界面，图标显示，使用灵活;

Ø 智能化程度高、可远程控制。远程监控及网管功能丰富强大，人机界面友好直观，方便用户操作使用。可从监控控制台上显示：链路状态、通话组状态、设备运行状态及机房运行状态等。同时，通过远程无线监控控制台可控上述功能;

Ø 是有线链路的热备分。该设备在基站有线链路正常工作时，处于待机状态。只有当基站有线链路发生中断后，该设备将自动开启运行。具备了有线链路的热备分;

Ø 系统故障弱化能力强，模块结构可互相替换，设计灵活、易于维护。它是有几组电台和相关控制设备组成。若某一通话组设备发生故障，可切换到其他几组电台工作。同时，设备以模块形式组成，出现问题，只要更换模块即可;

Ø 造价低、利用价值高。该设备造价不高，但实用价值非常大。尤其是系统遇有突发性事件，有线链路发生问题，但又急需通信保障时，该设备就能体现出实际的真正价值。

五、 运用价值与发展方向

根据城市公共安全应急联动系统基本功能要求，无线通信指挥调度有着非常重大的作用。他不仅仅是日常的通信保障，更重要的是在自然灾害、事故灾害及突发社会安全事件中，他所发挥的作用将是不可缺少的。为此，要保证无线通信系统能够畅通运行，通信链路的正常工作是基本要求。

一个无线通信指挥调度系统的建设，要充分考虑到系统的兼容性、安全性、可靠性、可扩展性及共享性和延伸性，能够适应多种管理模式。为此，今天所研究的"无线链路派接技术在TETRA数字集群系统链路应急状态下的实现与应用"项目，就是对TETRA数字集群系统的二次开发，填补系统在单站模式时，系统还能够在应急状态下继续工作。

目前，该项目的研究，满足了在应急状态下，应急通信大组的跨站呼叫。在此基础上，下一部的研究方向，重点突破在没有有线链路的情况下，实现用无线链路替代的智能多组自动交换的TETRA基站。解决那些光纤不可能铺设到地方，如山区或临时急需架设基站的地方及移动通信车等通信链路问题。完善TETRA数字集群系统可延伸性。
