如何“精雕细琢”3G网络

最后，还要实行区域优化工作。对于GSM网络，结合测试接收机和测试手机，检查、排除同频、邻频干扰。R&S的路测软件ROMES配合其TSMU的专有技术，可自动识别GSM的同频、邻频干扰及越区覆盖。这种特别的功能可以定位极为难以寻找和定位的GSM同频干扰，可以直接报告同频、邻频干扰源的扇区名称及位置，从而使GSM网络优化效率得到极大提高。对于3G网络，结合测试接收机和测试手机，检查遗漏邻小区、消除越区覆盖。分析、排除2G与3G之间的切换故障等。扰码分析和多径测试。扰码分析是专门针对WCDMA进行的测试。WCDMA的下行主扰码（一种哥特码）被用来区分基站，同时基站还发射同步信道（SCH）用来让手机搜索最强小区以及同步。TSMU具备扰码分析功能，它通过模拟手机找网的过程，解调空中的同步信道，然后解出主扰码。并分析各个基站信号的覆盖情况（包括信号强度和载干比） 和它们的多径分量，从而了解多径干扰的严重程度。导频污染测试，WCDMA和CDMA 2000都是码分多址系统，所有的基站共用同一个频率，依靠不同的码（WCDMA是主扰码）来区分基站。不同的基站之间互相干扰（自干扰系统） .如果手机除了收到服务基站的信号外，还收到来自相邻基站的信号强度与服务基站相近的信号，对于手机小区选择和重选是不利的。这种情况被称为导频污染。优化的目的是尽量降低导频污染。图6是用ROMES测试导频污染的界面。

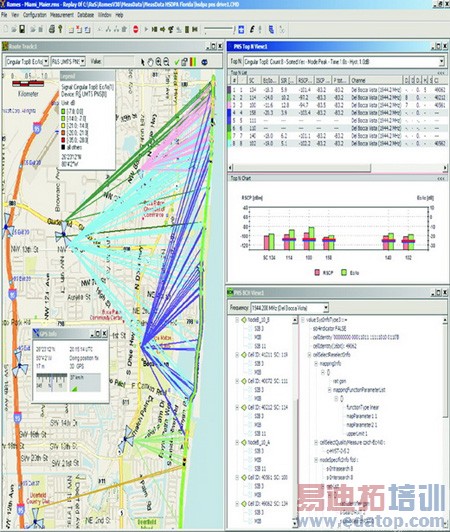

图6  用TSMU测试WCDMA的信号强度(左)、导频污染(右上)和解调广播信道(右下)

网络评估

常规项目对比测试，为了评比不同网络的性能，可以对不同网络的相同项目进行对比测试。比如，可以使用R&S的ROMES连接GSM、CDMA2000、UMTS的测试手机和TSMQ，并行地对一些规定项目，如接通率、接收信号强度等，进行网络之间的对比测试。

语音感受质量评估PESQ（Perceptual Evaluation of Speech Quality），按照用户听觉感受来评估网络质量。把测试手机音频线路连接到语音卡上，语音卡不断地把路测软件播放的参考音乐发送给测试手机，测试手机把音乐通过已连接的无线通道发至指定服务器，服务器通过测试手机与基站的无线通道再送回路测软件，通过路测软件的对比、分析，得到实时的语音感受质量指标MOS值。R&S的路测软件ROMES可以实现这种非常接近用户真实感受的评估功能（图7）。

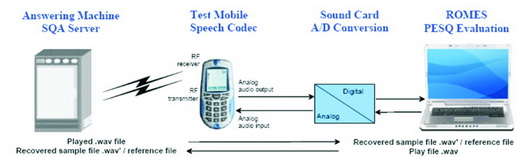

图7  语音质量测试框图

视频流质量评估VQA（Video Streaming Quality Analysis），视频流在传输过程中会出现图片丢失、图片冻结和"马赛克"情况，而3G用户对传输图像的质量要求又很高，因此需要对视频流的质量进行评估。R&S的路测软件ROMES采用专有的分析技术，无须知道服务器端播放的视频流文件，就能对视频流质量进行分析评估（图8）。

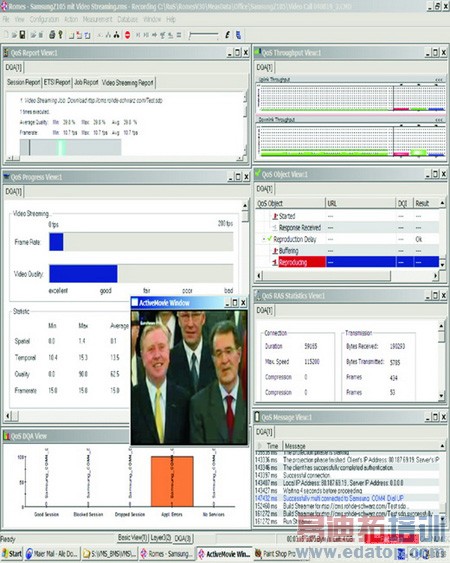

图8  ROMES的视频流质量测试界面

验收测试，当无线网络覆盖、质量指标都达到了设计目标时，即可以针对规定项目进行建设项目验收。但是，对无线网络的优化会不断随着用户数量的增加、用户需求的不断变化、网络的不断调整一直持续下去，路测工具仍然会在这周而复始的过程中发挥着重要作用。

结语

R&S的3G路测工具主要包括笔记本电脑及测试软件ROMES、GPS、3G测试手机和网络分析仪TSMU，如图9.TSMU担当测试接收机、频谱仪、扰码分析仪的作用。这套系统已经在欧洲、香港运营商T-Mobile International， Vodafone Global， Eplus， Orange， O2， Hutchinson， Regulator authorities的2G、3G网络建设中得到了成功的应用。R&S公司已积累了18年的无线网络规划、调试和优化的经验，掌握着路测系统的核心技术，并具备按照中国建设3G网络的要求不断发展和完善路测系统的能力。其3G路测解决方案能为中国下一代移动通信系统的发展提供有力的支持和帮助。

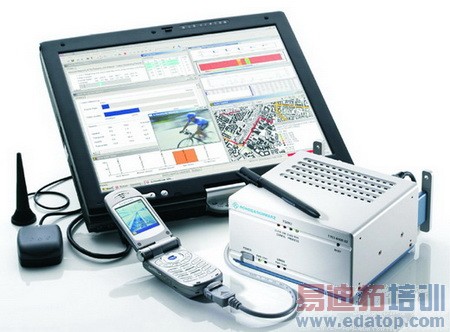

图9  R&S的3G路测系统
