在下一代无线基站中用低成本FPGA实现连接

由于FPGA的灵活性，它们被广泛地用于实现无线产品。然而对成本敏感的无线设计，较高的成本使其不是最佳的选择。直到最近，用FPGA实现无线产品的设备供应商不得不选择昂贵的高端产品，因为它们是唯一具有嵌入式SERDES的器件，以支持OBSAI规范的物理层要求。对制造商来说，最终总成本是较高的。因此这些高成本的FPGA只用于样机，对于大批量的产品，设备供应商将其转成基于ASIC的设计。最近引入的具有嵌入式SERDES的低成本FPGA为设备设计者提供了最佳的解决方案。因此加速了产品的上市时间，并使这些FPGA的成本适合大批量的生产。革命性的FPGA产品是低成本的LatticeECP2M，基于SERDES的FPGA。

基于SERDES的FPGA在OBSAI应用中提供了理想的解决方案。它支持物理链路层(Layer 1)、数据链路层(Layer 2)和OBSAI-RP3-01规范的传输层(Layer 3)。还支持OBSAI规范的3个标准比特率 (768 Mbps、1536 Mbps 和3072 Mbps)。通过提供给用户的IP核支持数据链路层和传输层的功能。通过位映射I/O管理指定核功能的控制和状态参数，可能是硬连线或者是与可编程寄存器相接口。用户可通过GUI选项产生基于所要求的配置。有些选项支持CDMA 、WCDMA、GSM/EDGE和802.16。

FPGA解决方案还能实现OBSAI传输层的功能，这些功能包括：Mux/Demux功能、快速Ethernet 端口(MII)、支持RP3-01 O&M信息成帧/同步/布线、基于可编程位图的Ethernet 和 RP3-01信息插入，符合802.16传输规则。

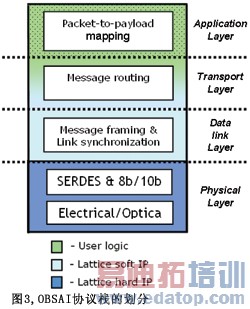

FPGA实现OBSAI解决方案分成硬IP、软IP和用户逻辑，参见图3。
