适用蓝牙的折叠PIFA天线设计和分析

此时天线的输入电阻RPIFA为纯电阻，与间距S无关，只与天线高度H有关，并随天线高度H的增加而增加。

作为天线的谐振部分，天线水平部分长度L对天线输入阻抗的影响最为直接，当其增加时，天线的输入电阻减小，天线呈感性，反之亦然。通过调整L，可使天线的输入阻抗呈纯阻性，然后再调节天线高度H以使天线的输入电阻接近50 Ω，即不需任何额外的电路即可完成阻抗匹配。

2 改善的印制倒F型蓝牙天线

传统印制倒F型天线虽然性能很高，但是其体积与工作频率基本成正比，所以在日益小型化、超薄化的手机终端中还是显的尺寸过大。

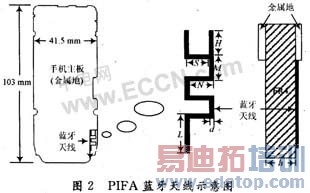

本文以一款支持蓝牙功能的GSM手机为例，通过ANSOFT公司的HFSS 10.0进行仿真，设计一款体积小、性能好的蓝牙天线。手机主板尺寸为103 mm×41.5 mm，由于手机结构造型的要求，蓝牙芯片位于主板的右下方，从而限制了天线也只能位于手机的右下角。因为板子大小非常有限，留给蓝牙天线的尺寸只有16 mm×5 mm，所以很难采用传统PIFA天线。考虑到目前单极子天线普遍采用蜿蜒形式来减少其物理尺寸，所以可将这种形式应用于传统印制倒F型天线，如图2所示。

其中：d=0.5 mm，H=4 mm，S=2.3 mm，M=2 mm，N=3 mm，L=5 mm，h=1 mm。手机主板采用FR-4的材料，相对介电常数为4.2，天线馈点采用50 Ω微带线。考虑到手机外壳对天线工作频率的影响，我们在仿真的时候将天线的工作频率提高，选择在2.5 GHz。

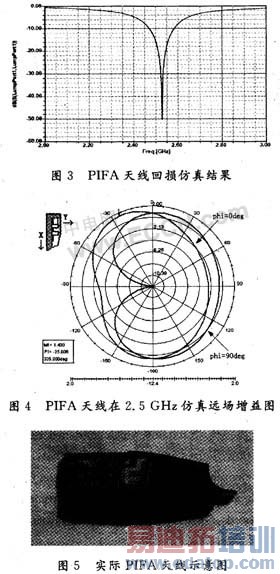

作者：陈蕾，张艳玲，魏峰   来源：中电网
