TD-SCDMA MBMS无线网络规划解决方案

MBMS提供的是下行广播多播业务，该业务引入后原有无线信道资源如何配置才能满足下行业务需求？无法使用智能天线，如何才能获取足够的覆盖能力是MBMS网络规划首要考虑的问题。针对这两方面内容，本文给出了大唐移动的规划解决方案。

MBMS信道配置

为了实现下行广播组播数据的承载，MBMS新增了三个逻辑信道和一个物理信道。三个逻辑信道分别为MCCH（传输MBMS下行控制面信息）、MTCH（传输MBMS下行用户面信息）、MSCH（传输MBMS下行调度信息）；一个物理信道是MICH（类似寻呼指示信道PICH，指示UE接收随后的MCCH信息)。三个逻辑信道全部承载在传输信道FACH上，最终映射到S-CCPCH上（如图1所示）。

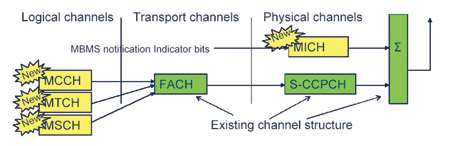

图1 MBMS信道配置示意图

由于MBMS提供的是广播组播业务，引入的新的逻辑信道都映射到由SCCPCH承载的FACH上，因此，MBMS业务在用户容量上没有限制，终端用户数目不受限制。从可使用的MBMS业务频道资源上看，MBMS容量取决于MBMS业务配置的时隙数、频点数以及采用的承载速率。1个频点的1个UTN时隙可提供128~192kbps数据速率。随着MBMS业务的深入开展，可通过增加配置给MBMS时隙和频点的方式增加可利用的频道数目。

由于MBMS业务都是按照配置整个时隙的方式进行组网，因此根据MBMS各业务的数目、业务的需求速率即可以分配相应的时隙数。NodeB在UTN方式下需要针对特定时隙应用指定扰码和midamble码。在TD-SCDMA现有的N频点系统中，UTN模式可以与N频点模式进行时分复用或频分复用。

UTN模式占用的时隙和频点可灵活分配，但配置时隙应注意如下原则。
