超移动宽带无线接入技术(UWB)网络架构分析
2.5AGW间切换
总的来说,网络采用Mesh拓扑结构,若干eBS连接到单个AGW。相同路由集中的eBS应连接到相同的AGW。当路由集中增加的eBS连接到不同的AGW时,发生AGW间的切换。

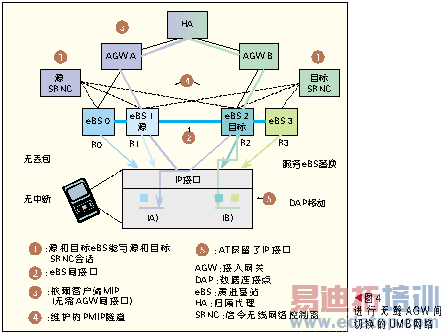

AGW间切换如eBS间切换一样轻松,不会发生数据中断。AGW间不需要接口。无缝AGW间切换采用层2隧道机制,以"中断前先建立"的模式实现,如图4所示。
对于一个AGW间切换,不同AGW下相邻eBS间建立层2隧道。在AGW间切换过程中,AT由一个DAP eBS提供,短期内eBS-AGW对间包含两条PMIP隧道。此间,AT保持两个AGW的两个IP接口处于切换状态。一旦AT和目标AGW间的通信稳定建立,路由集将拥有新的DAP eBS,而目标AGW将连接新的PMIP。
2.6系统间切换
UMB网络允许进行无缝系统间切换。例如,UMB和EV-DO网络间可进行切换,而不会发生业务中断。
对于一个系统间切换,双模AT需协商一个EV-DO会话,建立一个PPP连接,并通过在AT和EV-DO无线接入网间建立链路层隧道支持,从而在UMB安装一个TFT。双模AT通过离调过程,监视EV-DO和UMB网络无线接口上的信号,以进行1层切换。AGW可采用PMIP或客户端移动IP建立与归属代理的连接,以进行3层切换。
2.7寻呼设计和功能
UMB网络设计中,寻呼功能更为简单和轻便。不同于传统的中心节点,基于BSC的寻呼的寻呼区为AT所有,SRNC通过单一的eBS追踪AT的注册来维护该功能。此过程描述如下:
(1)当AT从连接态转换到空闲态时,除了SRNC路由外,删除所有路由。AT执行SRNC远程注册,包括AT从其注册的最终地点移动了一个集距离以上时的重注册。在这情况下,AT建立具有本地eBS的路由,将注册信息传递给会话参考(SR)eBS。
(2)如果分组到达时AT处于空闲态,DAP eBS向SR eBS发送寻呼请求,然后,SR eBS将该寻呼请求发送到最后注册的eBS。SR eBS的寻呼要求最后注册的eBS将寻呼请求传递到给定半径范围内的相邻的eBS。换言之,SR eBS还通过将请求传递到最后注册的eBS,从而为AT提供主要的寻呼支持。这样,与SR eBS仅追踪一个eBS即AT注册的最后的eBS的方式相比,寻呼功能变得更为简单。
作者:Rao Yallapragada 来源:通信世界网
