改善WCDMA手机用功率放大器线性度的新方法

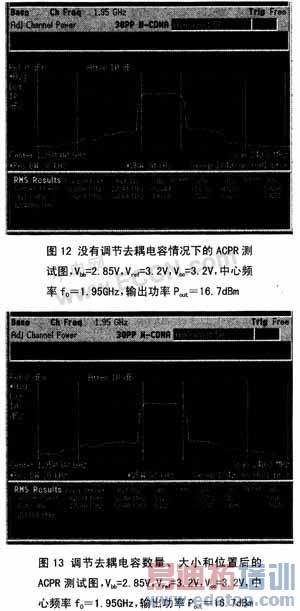

测试结果显示，通过改变去耦电容的数量、大小并调节其在微带线上的位置，可以明显地改变ACPR两边的差值。图12所示为没有调节去耦电容的情况下，输出ACPR的测试图。从图中可以看出，ACPR两边的值分别为-52.44dBc和-48.38dBc，差值为4.06dB。

在改变去耦电容的数量、大小并调节其在微带线上的位置后，ACPR的不对称性得到了明显的改善：如图13所示，ACPR两边的值分别为-51.33dBc和-51.67dBc，差值仅为0.34dB。对比图12和图13可知，调节前后ACPR的不对称性改善了3.72dB，同时注意到该一级功放的ACPR从-48.38dBc降低到-51.33dBc (ACPR由左右两边较高值决定)，减小了2.95dB，从而大大提高了该功放的线性度。

图11所示即为调节的最终结果，微带线上共有三个电容，代表此时微带线和电容实现了一个三阶的低通滤波器，达到了有效改善ACPR两边不对称性的效果，并且此测试结果和前面的仿真结果完全吻合。由此证明了低通滤波器的带宽和阶数直接决定了ACPR两边的不对称性，调节该低通滤波器的带宽和阶数可以很好地改善ACPR的不对称性，进而大幅度提高功放的线性度。

5 结论

本文提出了一种新的影响W-CDMA手机用功率放大器ACPR不对称性的机制——等效低通滤波器模型。 由于该低通滤波器对偶次交调产生的低频因素存在滤波作用，导致低频因素与输入信号再次发生二阶交调后产生不对称的三阶交调分量，进而使ACPR两边产生不对称性，导致功放线性度的降低。本文利用ADS软件仿真了该低通滤波器的带宽和阶数对ACPR两边不对称性的影响，并且通过实际功放测试验证了仿真结果的正确性。测试结果显示，改变低通滤波器的带宽和阶数，能够将ACPR两边的不对称性改善3.72dB，同时ACPR减小2.95dB，从而有效地改善了功放的线性度。
