改善WCDMA手机用功率放大器线性度的新方法

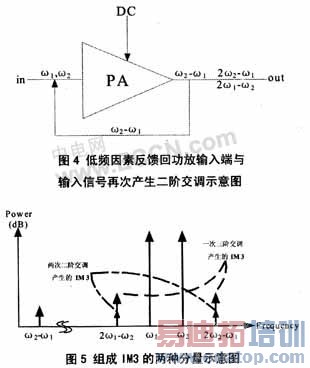

由上面的输出结果可以看出，低频因素(ω2-ω1)反馈回输入端与ω1和ω2再次发生二阶交调后，将会产生(2ω1-ω2)与(2ω2-ω1)的三阶交调分量，即两次二阶交调会产生三阶交调分量。

由此可以得出，左右两边的三阶交调分量(2ω1-ω2)与(2ω2-ω1)是由两部分组成的：一次三阶交调分量和两次二阶交调分量，图5所示即为组成IM3的两种分量示意图。

对于W-CDMA功率放大器也就是多音信号的情况，临近信道的功率泄漏也是由两个部分组成的：一是信道内各个信号之间产生的一次三阶交调分量；二是信道内信号产生的二阶交调分量泄漏到输入端，并且与输入信号再次发生二阶交调所产生的三阶交调分量。

4.2 偏置等效低通滤波器模型

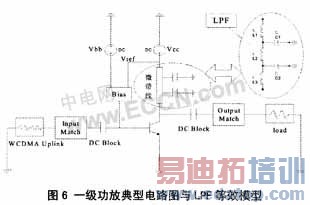

图6所示为W-CDMA手机用功率放大器的一级典型电路图。功放要通过直流偏置加入直流到功放管上；在功放管的集电极一般会采用微带线作为等效电感来阻止射频功率向电源泄漏，通常也要在微带线和地之间加一些去耦电容来消除电源中的杂波。如图6所示，在集电极偏置上的微带线和去耦电容就形成了一个典型的低通滤波器模型。这个低通滤波器模型会对偶次交调产生的低频因素产生滤波作用，从而改变了该低频因素的幅度和相位，导致反馈回输入端的低频因素与输入信号再次发生二阶交调时会产生两边不对称的三阶交调分量(幅度和相位)，这个不对称的分量与一次三阶交调分量叠加后必将产生两边不对称的三阶交调分量。对于W-CDMA功率放大器来说，临近信道泄漏功率就是临近信道内三阶交调分量积分的结果，不对称的三阶交调分量导致了主信道两边临近信道内泄漏功率的不同，从而导致了ACPR两边的不对称性。
