改善WCDMA手机用功率放大器线性度的新方法

3.2 前馈法

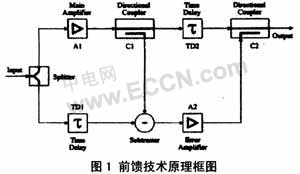

前馈线性化技术原理如图1所示。射频信号输人后，经功分器(Splitter)分成两路。一路进入主功率放大器A1，由于其非线性失真，输出端除了有需要放大的主频信号外，还有三阶交调干扰。

从主功放的输出中耦合一部分信号与另一路经过延时线TD1延时的输入信号在合成器(Subtracter)中叠加，使主载频信号完全抵消，只剩下反相的三阶交调分量。

三阶交调分量经辅助放大器放大后与经延时线TD2延时的主功放输出信号在耦合器C2中叠加，抵消主功放的三阶交调干扰，从而得到线性的放大信号。

前馈技术既提供了较高校准精度的优点，又没有不稳定和带宽受限的缺点；但是，这些优点是用高成本换来的。由于在输出端进行校准时，功率电平较大，校准信号需放大到较高的功率电平，这就需要额外的辅助放大器，而且要求这个辅助放大器本身的失真特性应处在前馈系统的指标之上，并且由于在校准环中添加了一辅助功率放大器，因而总效率有所降低。

前馈功放的抵消要求是很高的，需获得幅度、相位和时延的匹配，如果出现功率变化、温度变化及器件老化等情况均会造成抵消失灵。为此需要在系统中考虑自适应抵消技术，使抵消能够跟得上内外环境的变化。

3.3 预失真法

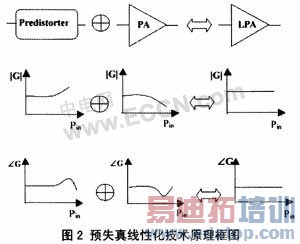

预失真就是在功率放大器前增加一个非线性电路用以补偿功率放大器的非线性。预失真线性化技术的原理如图2所示。
