物流仓储管理的RFID读写器设计
2.2.2防冲突程序设计

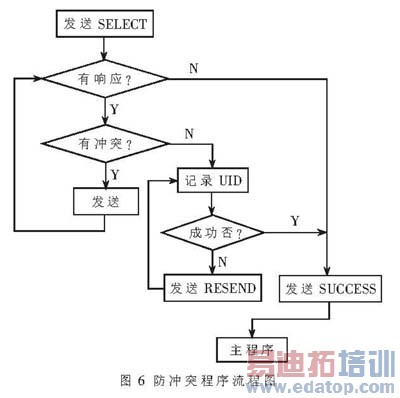

防冲突程序设计是读写器程序设计中的一个重要组成部分。当读写器进入工作状态时,在其天线覆盖范围内的所有标签将被激活,处于等待状态,随时准备响应读写器指令操作,这就造成了标签读写冲突。为了解决这一问题,标签内部设计了自带防冲突机制,只需利用相关的指令集辅助设计一种防冲突程序即可。防冲突程序流程图如图6所示。当处于激活状态的标签接收到读写器SELECT命令时,便发送自身UID给读写器。此时如果有一个以上的标签同时发送UID,则读写器判冲突发生,发送FAIL命令给标签,标签通过内部防冲突 算法对自身相关参数值进行修改。之后,符合条件的标签将再次发送UID给读写器,由读写器判定冲突,重复上述操作,直到只有一个标签符合条件,则跳出防冲突程序,进入标签后续处理程序,同时,剩余标签自动修改自身相关数值,为下一次读取做准备;如果此时没有符合条件的标签,则读写器发送SUCCESS命令,标签修改自身参数,等待读写器检测命令。
本文在深入分析当前RFID系统在物流仓储管理领域应用背景的基础上.提出了一种基于物流仓储管理的读写器设计方泫。该读写器设计简单,应用灵活,生产成本低廉。今后将在实际的物流仓储管理中应用该读写器,并针对实际应用中出现的读写速度、距离、保密性等方面的一些问题,对读写器设计做进一步的改进,以使其总体性能有大幅度的提高,促进RFID系统在我国物流仓储管理领域的大规模应用。
参考文献
1 游战清,李苏剑.无线射频识别技术(RPID)理论与应用.北京:电子工业出版社,2004
2 王涛.RPID国标制定并未叫停 正在制定超高频部分,http:// www.ce.cn/cysc/telecom/xwzx/200412/21/t20041221_2630755.shtml
3 Texas lnstruments(SLWSll0G).TRF6901 Single--chip RF transceiver.Texas lnstruments,2004.6
4 Freescale Semiconductor MW4IC915 Technical Data.Freescale Semiconductor lnc.,2005.3
5 RF Micro Device,RF2132 Linear PoweF Amplifier.RF Micro Device lnc.,2001.4
6 Intersil ,ICL232.Intersil Inc.,2001.6
7 Winbond Electronics,W77E58 Microcontroller.Winbond Electronics Corp.,2001.7
8 National Semiconductor,LM317 3一Terminal Adjustable Regulator.National Semiconductor,1999.8
作者:武慧芝 朱云龙 罗海波 来源:电子技术应用
