物流仓储管理的RFID读写器设计
本设计中,W77E58工作频率为40MHz。它的P1口连接TRF6901各个控制引脚,完成对收发芯片的控制并提供数据传输所需时钟信号等;串口1连接TRF6901的数据收发端,实现数据的串行通信。 MCU串口0连接芯片ICL232,通过异步通信完成数据传输,只要设定W77E58串口1工作在方式1,选择与计算机同样的波特率即可。该部分设计主要集中在程序设计部分,将P1口当作普通I/O口用即可。
2.1.4供电管理模块

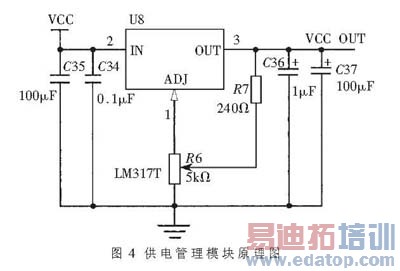

供电管理模块电路原理图如图4所示。LM317T是一个三端电压调节装置,通过改变可变电阻R6的值,可提供1.2V~37V的供电电压。同时提供IC负载过电保护。供电管理模块电路的输入端与输出端均并联一个适合于滤除低频噪声的钽电容和一个适合于滤除高频噪声的独石电容.以提高电源的品质。
2.2软件设计
读写器软件设计主要包括主程序设计和标签读写防冲突程序设计两部分。
2.2.1主程序设计

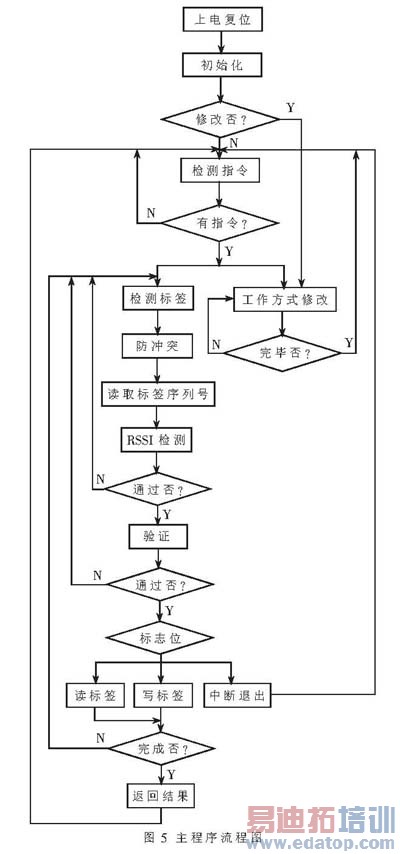

读写器应用在物流仓储管理中,需要连接上层WMS系统,所以读写器工作在PC机监控之下,PC机与读写器以主从方式通信。如图5所示,本设计中由于收发芯片内部工作方式通过外部引脚连接MCU对内部寄存器编程进行控制,所以主程序中还包含工作方式修改程序,提高了读写器应用的灵活性;同时还包括RSSI(信号强度检测),大大改善了读取数据的正确性。MCU在完成了正常的上电复位以及初始化过程之后,PC机提示用户是否要进行内部工作方式设定及修改,如果需要,则转去处理工作方式修改程序,否则MCU进入准备 工作状态,准备接收PC机发送的相关执行指令。MCU接收到指令后转去处理相关程序。处理完毕,返回结果信息并再次进入等待状态。
作者:武慧芝 朱云龙 罗海波 来源:电子技术应用
