物流仓储管理的RFID读写器设计
本设计中各芯片工作频率为915MHz。TRF6901调制方式为OOK,这可通过将内部B寄存器第4位置零来实现。TRF6901将所需发送信号通过PA引脚送至MW4IC915的RFIN引脚,对信号进行功率放大之后,由天线发射出去;天线接收来的信号通过RF2132对其进行线性信号放大,之后送TRF6901的LNA引脚,由TRF6901对接收信号进行处理,完成读写器前端的数据交换任务。
2.1.2对外接口模块

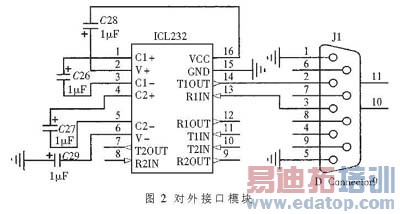

图2所示的对外接口模块为电平转换电路,主要器件为ICL232。ICL232芯片完成读写器内部TTL电平与RS-232电平的转换,通过连接标准9针串口与外部计算机连接。它是一款符合EIA RS-232标准和V28规范的双向RS-232发送/接收接口芯片,负责完成电路的 TTL/CMOS电平到标准串口电平的转换,并能通过滞后改善数据接收的噪声抑制。引脚1与3之间接1μF电容,引脚2通过1μF电容接5V电源,三个引脚构成+5V电平到+10V电平的转换电路;引脚4与5之间接1μF电容,引脚6通过1μF电容接地,三个引脚构成+10V电平到-10V电平的转换电路。
2.1.3控制模块

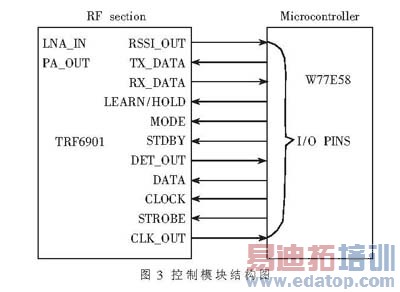

控制模块结构如图3所示。读写器内部控制任务主要由W77E58芯片完成,它是一款兼容8051的8位CMOS快速MCU。同8051相比,它减少了机器指令执行时间以及存储周期,降低了功耗。它包含32KB Flash EPROM,支持无外部存储元件的片上1KB SRAM,节约了更多的I/O引脚。它拥有四个8位I/O端口和一个附加的4位I/O口以及等待状态控制信号,三个16位定时/计数器,12个两中断优先级的中断源,两个加强型全双工串行通信端口以及可编程看门狗定时器;只需外加复位、晶体振荡电路和供电电路即可。
