物流仓储管理的RFID读写器设计
当标签进入RF区域后,标签被激活。如果RF区域信号强度达到标签工作能量的需要,则标签进入准备工作状态,等待接收读写器发送的指令。标签接收以及发送的数据都将经过CRC进行差错校验。同时.还通过曼彻斯特编码以及FM0编码对数据进行进一步的保护, 以此来保证数据的安全性。读写器通过外部命令结合标签内部防冲突算泫来实现多个标签数据的同时读取与写入。
2 RFID读写器设计
2.1硬件设计

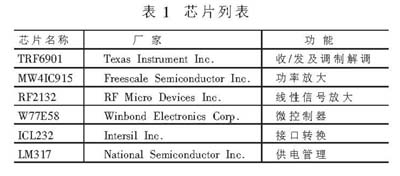

RFID读写器应用在仓储管理中.除完成简单的射频信号收发处理之外,还需要连接上层仓库管理系统(Warehouse Management System.WMS),将接收到的标签信息传送到WMS中,以便于系统完成仓库的入库、盘点、出库管理等操作。同时,将物品的货位等信息通过WMS写入物品标签。所以读写器总体结构包括四个模块:接收/发送模块、控制模块、对外接口模块和供电管理模块。射频电路的发送和接收模块均由射频信号形成和信号处理两个单元组成,射频功率放大器对已形成的射频信号进行功率放大.线性放大器对所接收到的射频信号进行线性放大。所选芯片如表1所示。
在射频电路设计中,防止和抑制电磁干扰,提高电磁兼容性,是非常重要的环节。要选择介电常数公差小的基材,并对电路的射频部分和数字部分进行分块处理。射频部分应尽量使用SMT(表帖式)元件,减少过孔,并在表面加接地金属屏蔽层。各模块具体设计如下所述。
2.1.1接收/发送模块

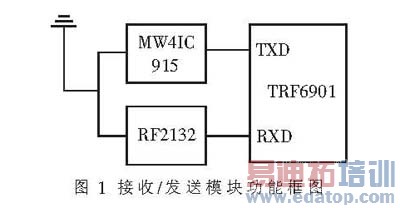

接收/发送模块功能框图如图1所示。收/发及调制解调芯片选用TI公司的TRF6901,功率放大芯片选用Freescale半导体器件公司的MW4IC915GMBR芯片,线性信号放大芯片选用RF微器件公司的RF2132。TRF6901芯片内部集成了完整的射频接收和发送电路,可以组成一个半双工射频收发电路。其工作频率可以通过编程进行微调, 频率范围为860MHz~930MHz。MW4IC915是为GSM应用而设计的一款宽频带功率放大芯片,它采用了Freescale公司最新的大电压LDMOS IC技术,可以工作在750MHz~1000MHz频段内,线性性能几乎覆盖整个应用频段。RF2132是砷化镓异质结器件(HBT),能够很好地满足射频电路对放大功率、效率以及供电电压的要求。
作者:武慧芝 朱云龙 罗海波 来源:电子技术应用
