解析短信业务中CP与SP之间的通信

(1)CP发出数据请求（可能是短信通知或手机铃声等），被SP接收；

(2)SP对接收到的信息返回响应；

(3)SP发出数据请求（可能是短信通知或手机铃声等），被源ISMG接收；

(4)源ISMG对接收到的信息返回响应；

(5)源ISMG在本地数据库中找不到目的手机号段所对应网关代码，向GNS（汇接网关）发路由请求信息；

(6)汇接网关将路由信息返回；

(7)源ISMG根据路由信息将请求前转给目的ISMG；

(8)目的ISMG对接收到的信息返回响应；

(9)目的ISMG将请求信息发送至SMC；

(10)SMC向目的ISMG返回响应。

四、通信方式

由于短信具有单位信息量小，随机性强的特点，CP与SP之间的通信大多选择了互联网作为通信平台。通信接口大部分均基于两种协议：TCP和HTTP。当采用TCP进行通信时，通常可以分为如下两种方式。

1.长连接

通信双方以客户-服务器方式（CP作为客户端，SP作为服务端）建立TCP连接，用于双方信息的相互提交。当信道上没有数据传输时，通信双方应每隔时间C发送链路检测包以维持此连接，当链路检测包发出超过时间T后未收到响应，应立即再发送链路检测包，再连续发送N-1次后仍未得到响应则断开此连接。

参数C、T、N原则上应可配置，现阶段经验取值为：C=3min，T=60s，N=3。

消息发送后等待Ts后未收到响应，应立即重发，再连续发送N-1次后仍未得到响应则停发。现阶段经验取值为：T=60s，N=3。

消息采用并发方式发送，加以滑动窗口流量控制，窗口大小参数W可配置，现阶段建议为16，即接收方在应答前一次收到的消息最多不超过16条。

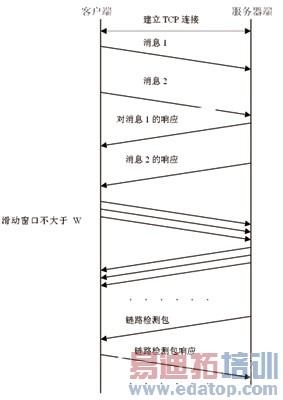

长连接的操作流程如图4所示。

图4 长连接的操作流程
