解析短信业务中CP与SP之间的通信

在信息产业部发布的电信增值业务目录中的五大类增值业务中，移动增值电信业务的高速发展越来越引人注目，短信业务正是移动增值电信业务的重要组成部分。随着移动互联网在接入速率上的不断提高、应用内容的日益丰富，移动通信技术与互联网应用的距离也越来越近，两者之间的结合日趋紧密。短信业务除了在用户层面使用了互联网，在业务的后台支撑方面也充分利用了互联网资源。各类短信业务的介绍和网络设计中并没有规定谈及CP与SP之间的通信如何实现，本文结合短信订票业务的实现重点阐述了其实现方式。

一、短信业务概述

短息业务（SMS，ShortMessageService）在网络和移动台之间传递的是文字信息。该业务具有信息到达确认以及信息存储的特点。短消息基本业务主要包括：

实时点播业务(MessageOnDemand)，如股票信息、票务信息、外汇牌价、标题新闻、话费查询等；

定时通知业务(NotificationOnTime)，如股票告警、定时提醒、话费通知、欠费催缴等；

交易类业务，如资金转账、证券委托等；

Internet接入业务等。

用户请求短信服务的方式分为两类。

IOD方式：用户通过"－＞【信息】－＞【写信息】－＞【发送】－＞特服号"发送的点播请求，适用于普通SIM卡和STK卡用户。

STK方式：用户通过"－＞【移动梦网】－＞【各项菜单】－＞【发送】－＞特服号"发送的点播请求，适用于拥有STK业务便利卡的用户。

短信根据发送源可分为两种类型。

MO：是指用户终端发起的源请求，包括IOD和STK两种方式。习惯称PULL业务。

MT：是指由服务端下发的目标请求。没有用户终端发起的上行请求，一般由服务提供商Web网站发起。习惯称PUSH业务。

二、网络结构设计

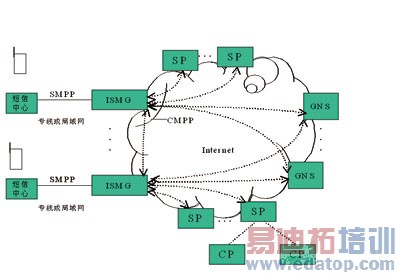

支撑短信业务的移动平台采用如图1所示的网络结构，从图中可以看出，CP与手机用户完成信息传递需要通过几个功能节点。其中SP是ISMG与CP之间的中介实体，SP一方面负责接收CP发送给移动用户的信息并提交给ISMG；另一方面，移动用户的请求信息将从ISMG经SP发给CP。ISMG是SP与SMC之间的中介实体。ISMG一方面负责接收SP发送给移动用户的信息并提交SMC；另一方面，移动用户点播SP业务的信息将由SMC经过ISMG发给SP。另外，为了减轻短信中心的信令负荷，ISMG还根据路由原则将SP提交的信息转发到相应的ISMG。ISMG通过向GNS查询的方式获得网关间的转发路由信息。

图1 互联网短信网关逻辑网络结构
