GPRS数据传输模块的设计与实现

录入:edatop.com     点击:

2.2 GPRS数据传输模块硬件设计

本次研究设计主要是应用GPRS模块与单片机进行数据传输,因此涉及的硬件主要是单片机和GPRS模块,而这里选用的GPRS模块是西门子的MC55,而单片机则是选用51系列。

GPRS数据传输模块的设计与实现

GPRS模块和单片机之间的数据通信主要是通过端口TXD0与TXD之间,RXD0与RXD之间的数据传输来完成。其中GPRS模块上的TXD0口是用于接收从单片机传来的数据,而单片机上的TXD端口是用于向GPRS模块传送数据的。GPRS模块上的RXD0口是用于向单片机发送数据,单片机的RXD口则是用于接收从GPRS模块传输来的数据。

由于该模块电源引脚有5个,且电压都是3.3~4.8 V,因此这里将5个引脚连在一起,直接接到外部电源上。GPRS模块上的引脚IGT主要是用于点火复位,这里作用是做GPRS模块的一个复位转换。在MC55的基带处理器上有一个综合SIM接口,他直接接线到主机接口(端到端连接器),用于连接到外部的SIM卡座。这里接的SIM卡有6个引脚CCCLK,CCVCC,CCIO,CCRST,CCIN以及CCGND分别对应接在MC55的第1到第6个引脚上。模块的连接器和SIM卡座的引脚之间的距离不要超过20 cm,为了达到最佳的效果,在SIM支架下敷设一层铜隔离网,该层敷铜与SIM卡的CCGND引脚相连。CCVCC和CCGND之间的两个电容要离引脚尽量近,并且走线尽量阻抗低,以满足规范要求。单片机与键盘相连,可以通过键盘来向单片机发送数据。该单片机的振荡器的晶振为11.059 2 MHz,数据传输率设置为9 600 b/s。单片机的复位键RESET为高电平时复位。

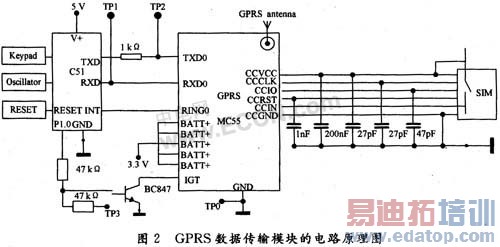

GPRS数据传输模块硬件部分的电路原理图如图2所示。

GPRS数据传输模块的设计与实现



作者:吕鑫,王忠   来源:中电网
