GPRS的广告牌远程控制系统的研制

2 接收控制单元

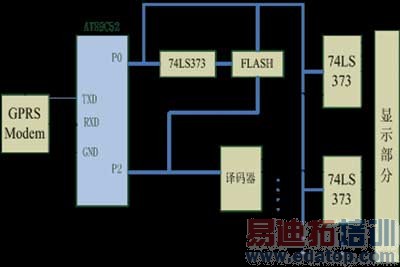

如图2所示，是安装于广告牌现场用于控制广告牌的接收控制单元。该单元的核心是一片ATMEL公司的AT89C52微控制器，芯片内含8Kb Flash程序存储器、一个RS232 TTL串行接口等。通过AT89C52的P0、P2口扩展一片64Kb的FLASH存储器用于存储控制数据，其中低8Kb地址区与片内8Kb程序存储区重叠不能占用，实际可用56Kb。通过地址译码器译码选通74LS273 8位锁存器，可扩展若干静态输出口。CPU根据将数据分别送给对应的地址口，通过74LS273锁存并驱动显示部分进行广告内容的显示。

图2 接收控制单元

3 GPRS网络接口

GPRS Modem的结构如图3所示。其内部结构包括:GPRS无线模块和内嵌TCP/IP模块和控制模块。其中控制模块的作用是通过AT命令初始化GPRS无线模块，使之接入GPRS网并获得动态IP地址，并与控制中心的服务器建立连接，并通过三线制的RS232 TTL接口与控制系统的串口相连，通过TCP/IP模块实现接收控制单元和网络数据的收发。接收控制单元对GPRS Modem的访问分两种模式，在传送AT指令时，模块进入透明模式，可以直接访问无线模块；在非透明模式下，接收控制单元从串口进入TCP/IP模块后，先打成TCP/IP包发送给无线模块，GPRS无线模块将其封装成分组数据包后传送到GPRS网，再经Internet发送到中心服务器。

图3 GPRS Modem结构

控制中心接入Internet通过GPRS网络传送到广告牌现场的接收控制单元终端的数据，由GPRS Modem接收和解包以后通过RS232串行口送给单片机，经解析后，将新获取的数据覆盖到Flash中，从而达到内容更新的效果。
