IEEE 802.1ag CFM典型测试要点

11. 在IxNetwork CCM Database界面上，可以观察到"All RMEPs Dead"参数指示仅仅MA2的MEPs不在发送CCMs消息。

2.6 更多CFM Error/Defect 条件验证

本测试点主要包括：Out of Sequence CCM Defect, Port Status TLV Defect and Interface Status TLV Defect。测试示意见图8。

a. Out of Sequence CCM

1. 在被测设备上和IxNetwork上每个MA上配置5个MEPs。在IxNetwork上使"Out of Sequence CCM" 的检测有效。见图10。

图10 IxNetwork GUI "Out of Sequence CCM Detection" 配置界面

2. 在IxNetwork上起用协议仿真，在CCM Database界面上验证被测设备不发送"out of sequence CCMs"消息。

3. 同时使用IxNetwork的实时报文捕获功能捕获CFM消息。这样双向交互的CFM报文都会被捕获。见图11。

4. 增加IxNetwork Traffic Item，设置Packet Count 为1，然后发送流量。

5. 在被测设备上应该能够检测到从特定的RMEP发送过来的Out of Sequence CCM Defect 消息并且其CCMsequenceErrors计数器在增加。

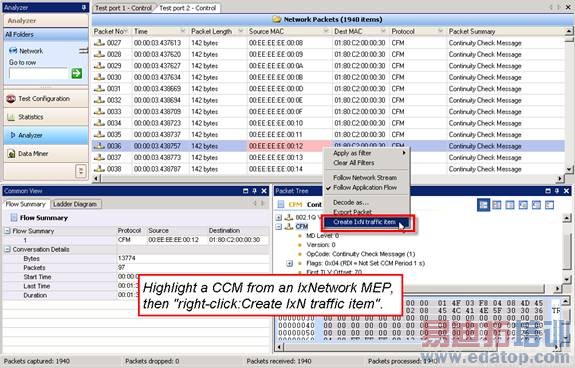

图11 IxNetwork 实时双向CFM报文捕获和分析工具
