IEEE 802.1ag CFM典型测试要点

2.3 MIP扩展性
　　
　　通过在MA的 MEPs之间部署多个MIPs可以提高对网络的可管理性。MIPs越多，对网络的可控性、可管理性就越强。对于能够给运营商带来更多利润的大客户关心的重要业务，运营商部署MIPs的数量要远多于运行普通业务的链路上。在Linktrace协议上，这些MIPs的信息转发会被头端节点（比如MEPs）所记录并保存。所以，从一个单一Linktrace消息交互上，测试CFM能够处理和读取多跳MIPs的能力就显得非常重要。根据IEEE 802.1ag-2007年的标准，Linktrace的最大跳数为255。

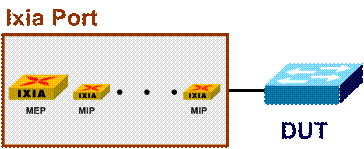

图5 MIP可扩展性测试配置图

测试步骤和结果

1. 在被测设备上配置一个MEP。

2. 使用IxN CFM协议向导创建"Hub and Spoke"测试拓扑，并创建254个MEPs。创建完成后，按照图6改变MEPs 为MIP。

3. 然后，编辑CFM 的Link Window, 改变MIPs 为串行方式连接到MEP。启动IxNetwork的数据包捕获功能，IxAnalyzer可以实时对双向CFM报文进行捕获并以梯形图显示交互过程。

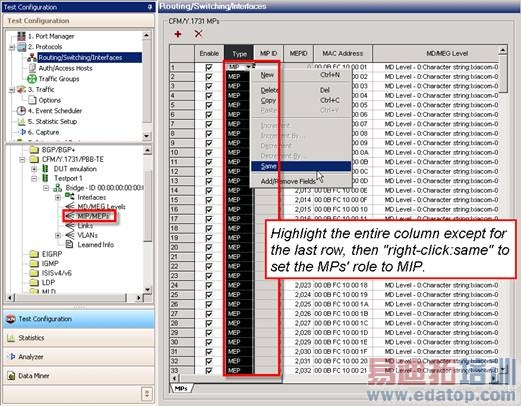

图6 IxNetwork 软件MIP/MEPs 配置截屏
