IEEE 802.1ag CFM典型测试要点

录入:edatop.com     点击:

测试步骤和结果

1. 在被测设备上配置50个MEPs,设置CCM间隔为3.33ms。

2. 使用IxNetwork CFM协议向导创建"Hub and Spoke"测试拓扑,并包括50个MEPs节点。

3. 使用IxNetwork的Linktrace和Loopback 数据统计信息,同时向所有被测设备的MEPs产生Linktrace和Loopback消息,见图3。

4. 使用其他CCM间隔重复上述步骤。

IEEE 802.1ag CFM典型测试要点

图3 IxNetwork Linktrace 和 Loopback 统计信息

预期结果

通过DUT查看所有50个RMEPs都能够处于稳定状态。

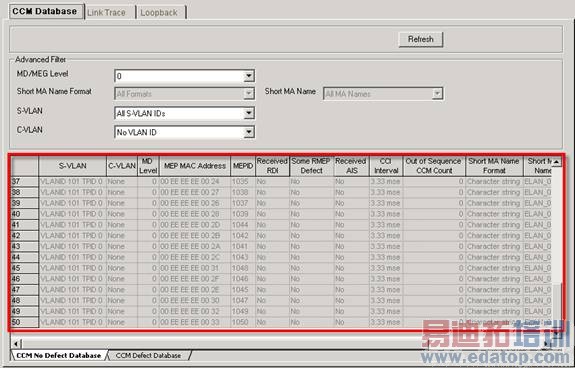

通过IxNetwork 的CCM No Defect Database,见图4;可以看到所有DUT的MEPs能够对相应的CCM间隔正常处理并处于稳定状态。

IEEE 802.1ag CFM典型测试要点

图4 IxNetwork CCM Database



作者:杨中贤   来源:泰尔网
