IEEE 802.1ag CFM典型测试要点

9. 在IxNetwork的Event Scheduler 中发送带有Port Status TLV 标记为psBlocked的CCM消息。

10. 通过事件调度功能使IxNetwork MEP失效。然后发送流量，配置见图14。

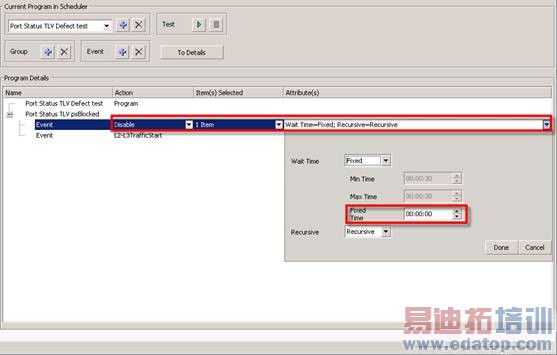

图14  IxNetwork Event Scheduler

11. 在IxNetwork CCM Defect Database界面上，通过参数"Port Status TLV Defect"的统计信息，验证被测设备是否正确设置了Port Status TLV 标记位。

12. 在被测设备上能够检测到从IxNetwork RMEP发送过来的Port Status TLV Defect报文。并且Port Status 是psBlocked状态。

C Interface Status TLV Defect

13. 重复上述步骤，但是本次需要在被测设备和IxNetwork上配置Interface Status TLV。

14. 在IxNetwork CCM Defect Database界面上，通过参数"Interface Status TLV Defect"的统计信息，验证被测设备是否正确设置了Interface Status TLV 标记位。
