IEEE 802.1ag CFM典型测试要点

1. 概述

随着越来越多种类业务在互联网上的运行，对电信级网络的故障检测、管理等也提出了更高的要求，运营商会要求设备制造商提供的交换设备，光网络设备必须支持OAM功能以保证以太网也能够提供电信级的要求，包括能够对一些业务降级和失败等网络异常错误或者异常问题能够进行及时检测、恢复和管理的功能。 IEEE 802.1ag的连接故障管理（CFM – Connectivity Fault Management）就是提供这些OAM能力的基础协议。

如果网络没有任何故障，CFM就显得非常简单，并且好像没有什么用途。当网络出现故障时，CFM的作用就凸现出来，主要用于用CFM 处理一些网络中出现的异常状况。所以对CFM的测试也要重点考虑这些方面。

对于CFM协议的介绍以及相应的通用测试方法已经有专门的文章介绍，本文主要对一些重要测试要点用实例说明，并对测试要点的重要性、测试拓扑和测试结果查看与分析做详细解释。

主要测试例包括：

1. CFM 一致性测试：验证CFM特性是否符合IEEE 802.1ag-2007规范

2. CCM 间隔检验：验证是否能够对标准规定的3,33ms 到10 min等多个CCM间隔处理

3. MIP 可扩展性：验证Linktrace的TTL能力

4. MEP/RMEP 可扩展性： 验证一个MA里面多所有MEPs/RMEPs的处理能力

5. 基本 Error/Defect 条件检测和处理：对各种基本Error/Defect的检测与处理能力

6. 更多的Error/Defect 条件检测和处理能力：对更多种Error/Defect的检测与处理能力

7. CFM 设备数据转发能力：在CFM网络中数据流量的转发能力

8. CFM协议多状态检查和流量混合测试：复杂环境下CFM状态转换与实现能力

9. 多MD 等级测试：验证被测设备是否对MD边界条件的实现能力
　　
　　2. IEEE 802.1ag典型测试要点
　　
　　2. 1 CFM一致性测试

多个不同的消息交互过程保证CFM在各种复杂的网络环境中能够正常工作，进行CFM协议的一致性测试是验证协议是否存在缺陷的第一步，该测试主要用于研发阶段。通过对IEEE 802.1ag-2007标准的分析，可以进行多达240个不同的测试项目以对CFM进行全方位的一致性验证。测试示意见图1。

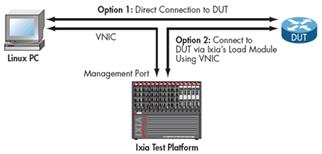

图1 CFM一致性测试配置图
