IEEE802.11a标准的SiGe HBT LNA的设计

录入:edatop.com     点击:

图6是低噪声放大器的噪声系数和最小噪声系数与频率的关系。该图表明,在5.2 GHz时,放大器的输出噪声系数是1.5 dB。在工作频带内,输出噪声系数与其最小噪声系数相差不大,证明匹配很好。

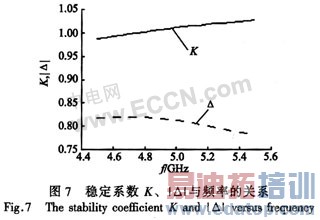

图7为表示稳定性的系数K、∣△∣与频率的关系。由图可知,在工作频带内,K>1,并且∣△∣的值在0.8左右,符合K>1且∣△∣<1的稳定条件,在工作频带内绝对稳定。

IEEE802.11a标准的SiGe HBT LNA的设计

3 结论

本文采用单级CE结构电路,T型结构输入、输出匹配网络,设计了一款适用于IEEE802.11a标准的SiGe HBT低噪声放大器,增益和噪声性能都达到了较好的指标。由仿真结果可以看到,在工作频带(5.0~5.4 GHz)内,噪声系数都满足小于1.6 dB,增益大于12 dB,输入、输出反射系数S11和S22也较好,均小于-10 dB,最小值接近-40 dB,其结果均符合预期的性能指标。

作者:李佳,张万荣,谢红云,张蔚,沈珮,甘军宁   来源:半导体技术
