中国移动GSM核心网ALL IP化探讨

录入:edatop.com     点击:

省中心维持现有MAP/CAP信令方式,继续采用TDM信令,暂不考虑MAP/CAP信令的SIGTRAN演进。

本地网网元之间MAP/CAP信令直连,本地网之间通过H/LSTP疏通MAP/CAP信令。

ALLIP化的路由计划

IP与TDM之间的互通话务疏通方式,应优先考虑由软交换IP关口局疏通IP-TDM互通话务,否则采用TMG疏通,有效缓解对软交换汇接网的扩容压力。

以下路由计划图中,粗线表示有IP关口局的路由计划,细线表示是无IP关口局的路由计划。

根据"就近入IP、就远出IP"的总体路由原则,ALLIP化有五个路由计划。

本地网内的呼叫

通过直达中继或经IW-MSC疏通。

软交换IP端局之间的长途呼叫

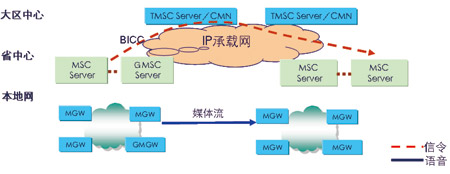

图6  软交换IP端局之间长途呼叫路由示意图

软交换IP端局间MGW通过IP承载网直达;MSCServer与所辖MGW之间通过IP承载网星状连接;MSCServer间,省内层面网状互联,省际层面通过CMN转接;当省内MSCServer数量达到30个时,为简化数据配置及工程调整的复杂度,引入省内CMN,信令通过省内CMN转接(如图6所示)。

软交换IP端局发起、TDM终结的长途呼叫

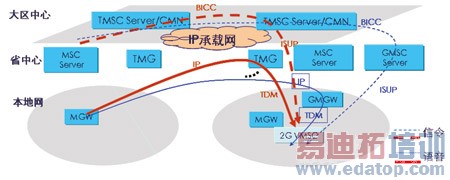

图7  软交换IP端局发起、TDM终结长途呼叫路由示意图

长途段必须利用IP传输;若收端侧本地网设有IP关口局,由IP关口局疏通至目的局;若收端侧本地网没有IP关口局,由收端TSS/TMG疏通至目的局(如图7所示)。

TDM发起、软交换IP端局终结的长途呼叫

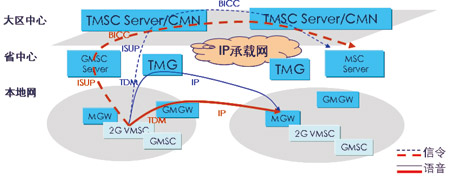

图8  TDM发起、软交换IP端局终结长途呼叫路由示意图

长途段必须利用IP传输;若发端侧本地网设有IP关口局,由IP关口局疏通至目的局;若发端侧本地网没有IP关口局,由发端TSS/TMG疏通至目的局;发起端TDM端局通过新漫游号码段861344判断落地局是否为IP端局(如图8所示)。

网间的长途呼叫(如呼叫电信PSTN)

图9  网间长途呼叫(如呼叫电信PSTN)路由示意图

网间呼叫长途段必须利用IP传输;对于IP端局发起的呼叫,通过IP直达落地方IP关口局后落地到PSTN;对于TDM端局发起的呼叫,先经发起方IP关口局转换成IP后直达落地方IP关口局后落地到PSTN(如图9所示)。

IP信令网

R99版本的3G核心网与GSM核心网相比从网络结构到信令基本没有什么变化,沿用了传统的No.7信令及信令网。

R4版本的3G核心网引入了分布式的网络架构,同时信令也从传统的基于TDM的承载方式开始向IP承载演进,而高层使用的仍是No.7信令应用部分。

R5版本在R4的基础上引入了IP多媒体子系统(IMS)域,IMS域将采用全新的基于SIP的会话方式,信令寻址采用全新的DNS+ENUM方式,而CS域与PS域本身没有过多变化。

R6版本在网络结构上没有变化,只是更加深入的定义了IMS域的业务。

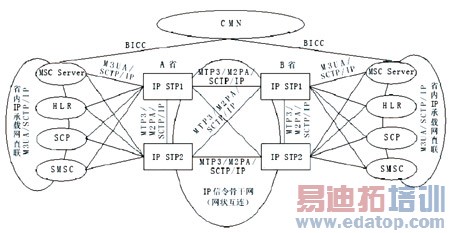

图10  IP信令网目标网架构图

IP信令网目标网(如图10所示)主要有两个特点。

1.移动全IP信令网应采用分层结构建设,引入IPSTP完成GTT和信令转接功能,使IP信令网具有良好的可扩展性和可维护性;MSCServer、IPHLR、IP SCP等IP SP采用M3UA接入IP信令网,满足3GPP标准的要求;IP STP间使用MTP3/M2PA/SCTP/IP协议栈,在IP信令网中保留MTP3功能可以继承原有的信令网管理和维护体制,同时又利用了基于IP的信令传送,降低了信令消息的传送成本。

2.IPSTP的建设方案可参考传统No.7信令网骨干层面的建设方案,IPSTP成对设置以保证安全性;初期在全国分大区设置IPSTP对,所有IP STP之间网状相连(不同于No.7信令网中分平面网状相连),各IP SP与成对IP STP均相连。



作者:江苏省邮电规划设计院有限责任公司 梁雪梅   来源:通信世界周刊
