中国移动GSM核心网ALL IP化探讨

录入:edatop.com     点击:

在多业务融合和高带宽需求的驱动下,移动网络向ALLIP演进已经成为业界共识。IP网络转型是中国移动战略转型的基础,中国移动ALLIP化的成功对其它运营商有很好的借鉴意义。

ALLIP的市场驱动力

对成熟市场而言,固网向移动转网的用户数增长势头仍很强劲,各种不限时的通话套餐也促使网络流量不断增加。因此,运营商需要持续扩大网络容量,这种扩容需求构成了网络转型的强大驱动力。此外,通过3G网络提供更丰富的数据业务以及使用先进设备降低投资成本,也是不可忽视的驱动因素。

对新兴市场而言,绝大多数收入增长来自低ARPU值用户。因此,运营商迫切需要降低成本,并通过高性价比、差异化的业务,防止ARPU值因竞争而不断下滑。

向ALLIP网络转型能够很好地满足运营商的需求。2008年,中国电信业最流行的一句话就是"ALLIP+Mobile=Future"。中国移动总裁王建宙表示:"用现在确保未来,用未来管理现在",可见ALLIP是实现"确保未来"的最佳途径。其实,向ALL IP方向演进也已经成为国内外主流运营商的共识。

ALLIP有四大的优势:核心网IP化能够奠定无级网络的基础,承载网IP化能够实现多种承载方式的归一,接入网IP化能够实现宽带的低成本传输,业务网IP化能够使业务更丰富、更灵活。

ALLIP也面临四大的挑战:设备要更新,网络要演进,业务要变化,人员要提升。

GSM网络ALLIP化的三步曲

中国移动确立了GSM网络ALLIP化的网络转型战略,以提升网络的服务能力,优化整网架构,奠定未来向3G、IMS平滑演进的基础。该转型战略分三步走:第一步,引入控制和承载分离的软交换架构,核心网实现IP化;第二步,IP专用承载网向下延伸,实现承载IP化,用IP统一目前五花八门的承载方式(如图1所示),将目前使用最多的TDM承载与IP承载对比一下,可以明显地看出承载IP化的优势(如表1所示);第三步,实现无线接入网络IP化,中国移动逐步推进A接口、Abis接口的IP化,从而迈向ALLIP。

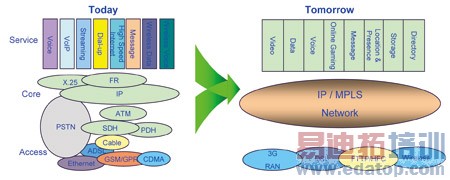

图1  承载方式对照图

一般来说,无线网2G基站需要2个E1;R99版本的3G基站需要4个E1;HSPA阶段的基站需要20个E1;HSPA+阶段的基站需要40个E1,会占据一个155Mbps的SDH环。基站的数据吞吐量成几何级别增长,IPBSS/RAN自然成为当务之急。

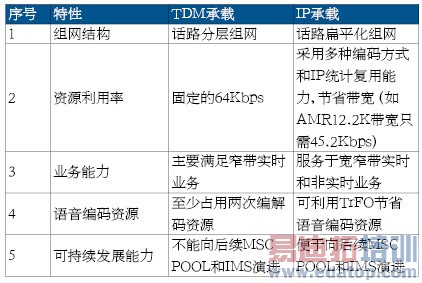

表1  TDM承载和IP承载的比较

本文重点关注核心网的ALLIP化,核心网PS域本来就是基于IP的,所以核心网CS域的ALLIP化成为关注的焦点。

核心网CS域目标网架构

从中国移动核心网CS域目标网架构图(如图2所示)可以看出:CMN(CallMediationNode)和传统MSCServer的区别是CMN不控制MGW;核心网承载全部采用全IP组网;各个层面采用POOL,进行资源共享和网络备份;同时接入2G、3G,实现2G、3G共同接入。

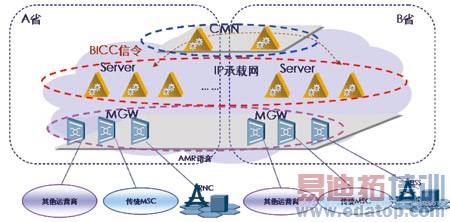

图2  中国移动核心网CS域目标网架构图

中国移动CMN的设置有四个原则。

1.根据集团统一安排,长途软交换汇接网的TMSCServer/TMG升级改造,具备支持CMN功能,并具备转接TDM-IP话务互通的能力;

2.省际层面信令流由各省长途软交换汇接局升级成的CMN节点负责转接,未建设TMSCServer的省仍保持原有归属关系;

3.为充分发挥全IP带来的平面组网优势,对于三年规划期内省内的MSCServer数量不超过30台的省公司,应严格采用省内平面组网方式;对于三年规划期内省内的MSCServer数量将超过30台的省公司,可结合本省实际情况适时组织研究,对确有必要的省公司经集团核准后可规划引入省内CMN功能,以降低省内软交换网络维护管理的难度;

4.省内层面CMN节点原则上应由长途软交换汇接局升级成的省际CMN节点兼做,不单独设置。

核心网ALLIP化的三个信令

中国移动GSM核心网ALLIP化主要有三个相关信令:BICC/ISUP信令(如图3所示)、BSSAP信令(如图4所示)、MAP/CAP信令(如图5所示)。

BICC/ISUP信令

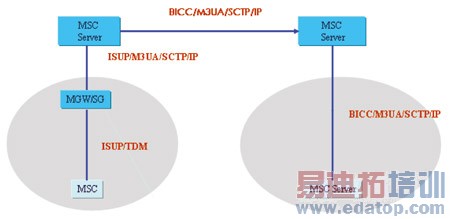

图3  BICC/ISUP信令图

IP软交换之间通过BICC信令互通,长途通过CMN转接。

TDM交换机和IP软交换之间的BICC/ISUP互通,本地网内部通过ISUP信令互通,为避免IP软交换出TDM端口,启用MGW内置SG功能,通过M3UA转接方式将ISUP/TDM转换成ISUP/IP;省内/省际长途通过互通网元(IP关口局或TMSS)将ISUP/TDM转换成BICC/IP后和IP软交换互通。

BSSAP信令

图4  BSSAP信令图

MSCServer通过MGW内置的SG功能将BSSAP/IP转换为BSSAP/TDM,完成与BSC进行BSSAP信令互通。

MAP/CAP信令

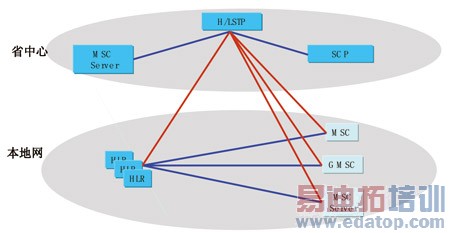

图5  MAP/CAP信令图



作者:江苏省邮电规划设计院有限责任公司 梁雪梅   来源:通信世界周刊
