IEEE802.11a标准的SiGe HBT LNA设计
录入：edatop.com 点击：
图6是低噪声放大器的噪声系数和最小噪声系数与频率的关系。该图表明，在5.2 GHz时，放大器的输出噪声系数是1.5 dB。
在工作频带内，输出噪声系数与其最小噪声系数相差不大，证明匹配很好。

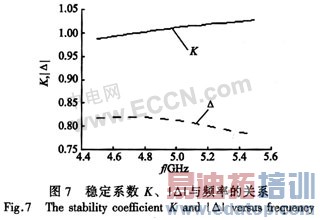

图7为表示稳定性的系数K、∣△∣与频率的关系。由图可知，在工作频带内，K>1，并且∣△∣的值在0.8左右，符合K>1且∣△∣<1的稳定条件，在工作频带内绝对稳定。
3 结论
本文采用单级CE结构电路，T型结构输入、输出匹配网络，设计了一款适用于IEEE802.11a标准的SiGe HBT低噪声放大器，增益和噪声性能都达到了较好的指标。由仿真结果可以看到，在工作频带(5.0～5.4 GHz)内，噪声系数都满足小于1.6 dB，增益大于12 dB，输入、输出反射系数S11和S22也较好，均小于-10 dB，最小值接近-40 dB，其结果均符合预期的性能指标。
作者：李佳，张万荣，谢红云，张蔚，沈珮，甘军宁 来源：半导体技术
