IEEE802.11a标准的SiGe HBT LNA设计

录入:edatop.com     点击:

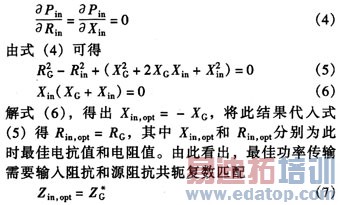

假定源阻抗是一固定的复数值ZG=RG+jXG,可以找出必须强加于Zin上的条件,在此条件下,可以获得最大功率传输。将Pin处理为两个独立变量Rin和Xin的函数,首先求Pin对Rin和Xin的导数,并令其为0,找出最大输出功率条件,即

\

  同理,对输出阻抗和负载阻抗的匹配可用同样方法分析,最大传输功率需要的共轭复数匹配为

\

从以上分析可以得出,在小信号情况下,当输入输出同时达到共轭匹配时,有最大功率增益。

1.3稳定性

低噪声放大器在整个工作频带内,除了要求有低噪声系数和足够的增益外,还必须保证能稳定地工作。放大器的稳定系数为

\

式中:△=S11S22-S12S21;S11、S22为输入、输出反射系数;S21为增益;S12为反向传输系数。当K>1且∣△∣<1,则电路对任何信号源和负载阻抗都是绝对稳定的;而如果K<1或∣△∣>1,则电路将是不稳定的,有些信号源或负载阻抗会出现自激现象,需要选择合适的信号源和负载阻抗。

2 电路设计方法及仿真

2.1 技术指标

工作频率范围:5.0~5.4 GHz;

低噪声系数:<1.6 dB;

高功率增益:>12 dB;

输入输出阻抗:50 Ω;

工作电压:3 V。

作者:李佳,张万荣,谢红云,张蔚,沈珮,甘军宁   来源:半导体技术
