IEEE802.11a标准的SiGe HBT LNA设计

录入:edatop.com     点击:


  对于单级放大器而言,其噪声系数的计算为式中:Fmin为晶体管的最小噪声系数,是由放大器晶体管本身决定的;Γopt、Γ8和Rn分别为获得Fmin时的最佳反射系数、晶体管输入端源反射系数以及晶体管的等效噪声电阻。

放大器的噪声系数与信号源的阻抗有关,而与负载无关。一个晶体管,当它的源端所接的信号源的阻抗等于它所求的最佳源阻抗时,由该晶体管构成的放大器的噪声系数最小;而第一级噪声系数起着决定性作用,所以第一级放大器必须实现最佳噪声源阻抗设计。

1.2放大器增益分析

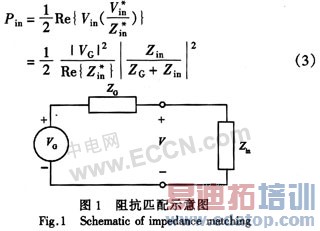

为了对放大器的增益进行分析,图1给出了阻抗匹配示意图。VG为源电压,ZG为源阻抗,Zin为输入阻抗。输入功率用集总参量可表示为

IEEE802.11a标准的SiGe HBT LNA设计



作者:李佳,张万荣,谢红云,张蔚,沈珮,甘军宁   来源:半导体技术
