CC2430的无线传感器网络的实现
录入:edatop.com 点击:

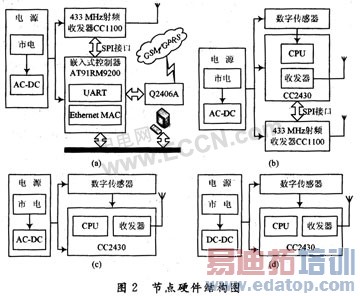

在整个网络系统的设计中,降低功耗是考虑的重中之重。特别是ZigBee网络的终端节点,由于该节点往往分布在环境及其恶劣的区域内,有些区域甚至人员根本无法到达,或者不允许布置过多的电缆,如高压大电流的现场环境,因此一般采用电池供电,而且由于更换电池的不便性,这就要求节点具备非常低的功耗。文中的终端节点设计出于降低功耗的考虑,硬件方面是选择低功耗的芯片CC2430,印刷电路板布线也充分考虑了低功耗的要求;同时在软件协议中加入了休眠机制。
3 实验结果

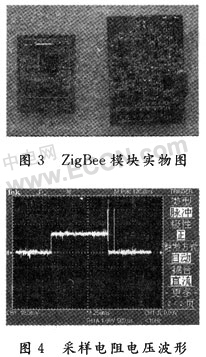

系统各种节点的硬件采用模块化设计,ZigBee模块实物如图3中左边所示,CC1100模块如图3中右边所示。总体结构紧凑合理、体积小。在晴朗天气条件下的空旷地区,测得ZigBee节点之间的有效通信距离可达120 m,433 MHz射频模块的有效传输距离可达400 m;工作在室内条件下时,ZigBee无线信号可以穿透1堵混凝土墙,433 MHz射频信号可以穿透4堵混凝土墙,有效地克服2.4 GHz射频信号穿透性差的弱点。在ZigBee终端节点的电源电路中串联接人1 Ω电阻,用示波器测得终端节点工作过程中,电阻两端的电压波形如图4所示。
作者:吴光荣,章剑雄 来源:中电网
