OFDM调制解调模块的设计与实现

实际中，不同调制方式有各自的最佳工作区域，如64QAM适用于高发送速率的调制，在信噪比很低时，接收端的误码率会很高，因此需要自动调整调制方式以获得最佳传输效果。解决办法是当接收端误码率过高时，反馈信号给调制方式选择子模块，根据预设的顺序，更改调制方式，直到降低误码率。

4实现与仿真

通用调制解调制模块用Verilog HDL设计完成。选用ALTERA公司的CycloneII系列EP2C70F672C8器件，进行综合、布局布线和时序分析。

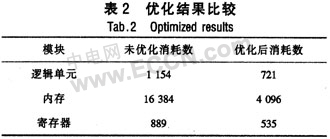

优化后的调制解调模块的资源消耗与通常实现这四种调制方式的调制解调模块需要消耗的资源比较如表2。

可以看到各类模块在不损失功能和性能的基础上达到了节约资源的目的。模块的最大工作频率为136.54 MHz，符合OFDM系统中FFT的数据要求。逻辑元件减少了37％，存储器位减少了70％以上，寄存器减少了40％，与传统方式相比较，大大降低了系统对硬件的依赖性。

5 结论

对BPSK、QPSK、16QAM和64QAM调制方式的通用调制解调模块的优化设计，根据接收端误码率来自动调整所采取的调制方式，适当排列映射表，选择合理机制。用一个ROM调制子模块实现四种调制方式。采用将数据分为实部和虚部分别进行判决，可将16QAM和64QAM解调制运算所用的寄存器、数据选择器、减法器等器件进行整合。最后仿真实现结果说明，这种策略能达到在不损性能的前提下减少硬件资源需求目的。
