OFDM调制解调模块的设计与实现

3.1 ROM中映射表编制

如图3所示，设计了一个调制控制来选择ROM中的映射关系。

基本思想是将四个ROM中的映射表整合到一个ROM中进行存储。

但是不能将四张映射表简单的进行拼接，使得映射表的选择变得复杂，导致ROM的控制器变得庞大。

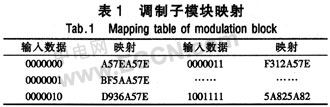

在编制映射表时，考虑到64QAM有64个映射关系，需要6位地址线的存储空间，而16QAM有16个映射关系，需要4位地址线的存储空间，因此，采用了将ROM的前64位置分配给64QAM，其后的16位置分配给160AM方法。由于BPSK、QPSK的映射表可以蕴含在64QAM的映射表中，这样只需要在第七位地址线对64QAM和16QAM进行区分，这使得ROM控制器易于设计。

3.2 ROM控制器设计

在ROM控制器中，根据ROM中映射表的安排，第七位地址线为0时对应于64QAM调制，地址线的前六位对应于输入数据；第七位地址线为1时对应于16QAM调制，地址线的前四位对应于输入数据。这样，根据前级输出中输入的调制方式和输入的数据，模块控制器就能产生一个7位的地址线，对ROM进行操作。在实际中把地址线的前三位对应于输入数据的data_in(0)，4-6位对应输入数据的data_in(1)，即根据前级输出和数据输入来指定调制方式和输入数据对应的映射表，完成对ROM的控制。
