OFDM调制解调模块的设计与实现

0 引言

随着技术和器件水平的发展以及对高速和可靠传输的要求，OFDM技术应用越来越广泛，由于其具有高速数据传输能力、高效的频谱利用率和抗多径干扰等能力，成为通信的研究热点之一。在OFDM通信系统中，为实现高效信息的传输，可以采用多进制数字调制方式来传输数据符号。本文设计了一个用于OFDM通信系统的通用调制解词模块，采用了BPSK、QPSK、16QAM和64QAM四种调制方法，利掰共用ROM、共厢减法器等器件的方法，减少了电路规模和硬件资源消耗。此电路具有能够通过消息反馈机制来自动调整调制方法的能力。

1 调制／解调子模块结构

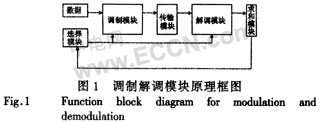

通用调制解调模块原理如图1所示。其中，选择子模块用来选择调制子模块和解调子模块采用的调制方法。子模块通过判别输出数据的误码率来返回信息给选择子模块，如果当前采用的调制方法的瀑码率较高，那么选择子模块就会自动调整采用其他的调制方法，达到采用最佳调制方法。

在通用调制解调模块中，最主要的模块就是调制子模块和解调子模块。下面介绍这两个子模块的设计和实现。
