提高RS485总线通信速度的一种设计
录入:edatop.com 点击:
软件设计
主机程序部分需要实现各从机上传数据的接收、处理和上传。主机接收子单元信息通过一个RS485串口实现,数据格式为16进制,数据位8位,1个起始位,1个结束位,无寄偶校验位,波特率9600bps。采用串行口中断的方式接收,主机程序初始化完成后等待各从机发送信息,当主机接收到第一个字节后,判断该字节是否为设备号,如果不是设备号,接收个数清零,如果是设备号继续接收第二个字节;判定第二个字节是否为正确的功能码,如果功能码错误,接收个数清零重新接收,功能码正确;接收第三个字节,该字节为从单元发送信息的字节个数x,计算从单元发送总字节个数为M=X+3+2,3个开头字节和2个CRC校验码,主机接收到M个字节后,首先判断CRC校验码是否正确,错误舍弃所有信息,正确则把从单元的信息保存到数据区,该次接收结束,主机继续等待接收。
信息的上传通过一个RS232串口实现。当主机接收到从机信息后,进行数据的处理,发现从单元信息发生变化,主机准备把从机信息发送到上位机,首先重新初始化发送缓冲区,然后通过中断的方式依次发送信息到上位机,发送信息包括设备号、功能码、发送字节个数、信息字节和CRC校验码。

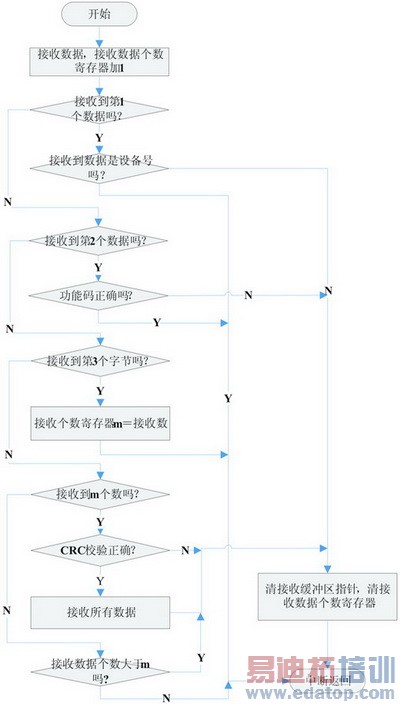

主机单元接收数据流程图示于图5。
图5 程序流程图
作者:徐龙辉 哈尔滨九洲电气股份有限公司研发中心(哈尔滨 来源:电子产品世界
