提高RS485总线通信速度的一种设计
主单元
ARM微控制器是主单元的核心,采用三星32位ARM7TDMI内核芯片S3C44B0,该芯片最高处理速度可达76MHZ,总线开放,可外扩程序存储器FLASH和数据存储器SDRAM,该系统外扩了SST公司生产的39VF1601和现代生产的HY57V641620HG,2个UART串行接口,使用ADI的隔离RS485芯片ADM2483进行接口电平转换,总线状态检测使用74HC125三态门芯片。
子单元
子单元的微控制器使用TI的MSP430F133单片机,该单片机处理速度可达8MHz,8K字节片内FLASH存储,256K字节片内SRAM。
电源电路
电源电路采用开关电源供电,开关电源输入电压范围比较宽,输出直流电压5V,通过SP1117-3.3和SP1117-2.5芯片输出3.3V电源。RS485需要的隔离5V电源通过DC-DC模块得到。
总线检测电路

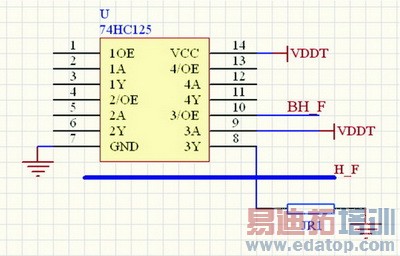

总线状态检测使用74HC125三态门芯片和单片机的两个I/O(图3),当系统都不使用总线时,每个单元的74HC125都输出高阻状态,此时总线为低电平,当有单元要使用总线时,他首先检测总线状态,如果总线为低电平,该单元迅速把74HC125改为输出状态,此时总线变为高电平,该单元占领总线,往总线上发送数据,发送数据完成再把74HC125改为高阻状态。如果检测到总线是高电平,等待检测,直到总线变低后再占领总线。
图3 总线检测电路
隔离485电路
使用ADI的ADM2483芯片进行接口电平转换(图4),该芯片属于隔离485,双电源供电输入输出隔离。
图4 隔离485电路
作者:徐龙辉 哈尔滨九洲电气股份有限公司研发中心(哈尔滨 来源:电子产品世界
