24XStream无线模块在录井数据传输系统的应用
录入:edatop.com 点击:
从表1中数据可以看出,电台在发射时的电流很大,在空闲状态的电流消耗与接收状态一样。
也就是说不管是工作状态还是空闲状态,其电流消耗都不低于90mA。而在睡眠状态时,仅有6mA的电流消耗。
如果让无线采集传输模块在900ms没有数据收发的空闲时间里处于睡眠状态,可以大大降低系统的功耗。

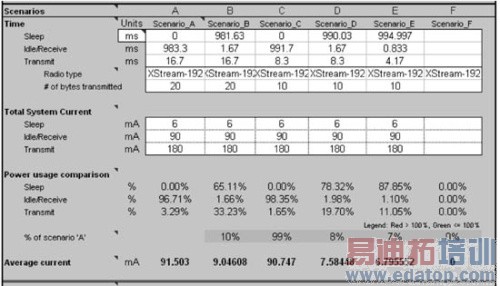

图2是利用24XStream提供的计算软件对电台在各种情况下的功耗进行了计算。
图2 电台功耗计算
以上根据数据传输量、通信速率和睡眠功能这三方面的因素,计算了5种情况下电台的功耗:A、B、C、D、E(周期都为1s,发射时电流为180mA,接收/空闲时电流为90mA,睡眠时电流为6mA)。按照同样的情况,进行了实际功耗测试与比较,如表2所示。

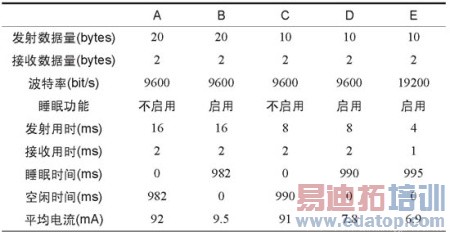

表2 电台实际功耗测试
作者:于云华 郑淑慧 戴永寿 孙洪涛 中国石油大学(华东 来源:电子产品世界
