24XStream无线模块在录井数据传输系统的应用
录入:edatop.com 点击:
超宽带无线电是近年来发展迅猛的新型通信方式,它是基于冲激脉冲自身的宽频谱特性,通过对具有特殊波形的冲激脉冲进行调制获得载有信息且符合频带要求的无线电信号。超宽带无线电直接发射脉冲,不需中频和射频电路,有利于减小体积和降低能源消耗。
综合考虑可靠性、数据传输实时性、低功耗和成本等各种因素,采用美国MaxStream公司的低功耗、高速无线数传电台24XStream,具有以下突出特点:工作频率为2.4GHz,该频段无授权限制,同时避免了同现场低频信号及公用无线通信频段的碰撞,传输可靠;使用时只要将DB9接口与PC或微处理器相连,通过串口向电台发送数据,在另一端从电台串口读取数据就能实现无线通信;工业级产品工作温度-40~85℃,可以满足钻井现场要求;传输距离在室内或城市不接天线工作也能达到180m的传输距离,在室外空旷地区配以天线传输距离高达几千米,可以满足录井现场的应用条件要求。
录井无线数据传输系统的设计与实现

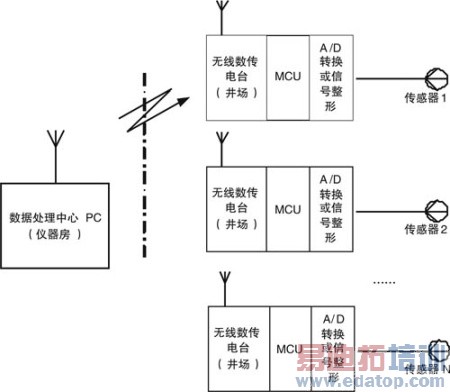

系统结构设计如图1所示,将井场采集板和数传电台通过串口连接,采集的数据由测量节点发送到录井仪器房。录井仪器房主计算机与现场无线采集传输节点之间的通信网络结构是一点对多点的主从结构,数据传输量不大,由主计算机来按照一定的周期,通过指令依次巡检各个现场无线采集传输模块并收集数据。
图1 系统结构设计图
作者:于云华 郑淑慧 戴永寿 孙洪涛 中国石油大学(华东 来源:电子产品世界
