FX909在无线高速MODEM中的应用

这里需要特别指出的是，FX909的18字节数据缓冲区比较特殊，在写入或读取多个数据时，只需对同一地址进行顺序的读写，FX909的内部电路可以保证数据的正确性。

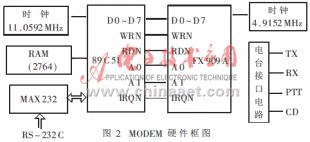

2 MODEM的硬件框图

该MODEM主要包括串行口RS－232C接口、主控器89C51与FX909接口、电台接口三部分，其硬件框图如图2所示。

RS－232C接口包括标准232C接口信号线RXD、TXD、CTS和RTS。电台接口包括发送信号线(TX)、接收信号线(RX)、电台收/发控制信号(PTT)和电台载波检测信号(CD)。主控器89C51与FX909接口有数据总线(D0～D7)、地址线(A0，A1)、读写信号线(WRN，RDN)、中断请求信号线(INT0)、片选信号(CSN)。

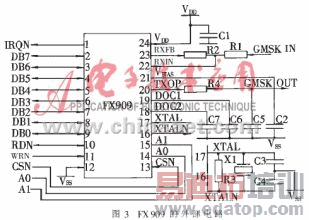

2.1 FX909的外部电路

FX909的外部电路如图3所示。

2.2 主控器接口及电台接口

MODEM的主控器接口及电台接口电路如图4所示。

数字信号由主控器进入FX909编码并调制后形成模拟信号，经发送接口送往电台。电台接收的信号，经接收电路，转换成与FX909匹配的模拟信号，经过解调解码成原数字信号，送入主控器。

3 MODEM的程序组成

程序主要由主循环程序和串行中断、外部中断0(INT0)、定时中断(T0)等子程序组成。串行中断完成与RS－232C接口间的数据传送。外部中断(INT0)完成对FX909A的操作，包括设置命令、读取状态、数据传送与接收等功能。定时中断(T0，定时周期设置为1ms)检测是否有数据要发送(条件是串行口收到新的数据)，若有则置电台到"发送"状态，主循环检测到"发送"标志位后，即调用发送初始化程序。另外，主循环程序检测是否有数据要接收(条件是CD信号为1)，若有则调用接收初始化程序。

主程序流程图如图5所示。

按本方案设计的MODEM已成功地应用于某动态监控系统中、效果良好。采用该设计方案有设计简单、易实现、开发周期短等优点，可用于实时监控系统、远程数据采集系统、GPS车辆定位、调度、报警等系统，具有广泛的实用价值和推广价值。
