FX909在无线高速MODEM中的应用

录入:edatop.com     点击:

无线通信广泛应用于移动通信、空中交通管制和导航系统,数字化是通信发展的必然要求。从我国目前情况来看,广泛应用的大量VHF/UHF电台多为模拟话音电台,通信手段仍以短波、超短波话音通讯为主,数据传输能力很低,不能适应当前数字化数据传输的要求。而专门设计数字电台又有设计周期长、费用高等弊端。本文提出了一种设计方案,通过话音接口使MODEM与常规FM电台连接,同时还可与主控计算机或其它具有标准RS-232C接口的数据设备相连,从而实现数据的无线传输,有效地利用了现有设备,在一定程度上满足了日益增长的高速数据传输的要求。我们设计的MODEM是针对常规FM电台设计的,信道间隔为25kHz的电台可实现9600bps或更高速率数据传输。

1 FX909简介

1.1 FX909芯片特征

FX909是英国康舒微电路有限公司(CML)推出的调制解调芯片,它具有实现GMSK无线数据调制解调所需的基带信号处理功能,并具有相应的协议。它可方便地和主控器及电台调制/鉴频电路相接,实现无线数据链中的半双工数据传输。

在发送模式下,FX909从主控器接收数据,计算并加上前向纠错码(FEC)及循环冗余校检码(CRC),并采用交织(突发错误保护)及扰码技术提高其性能。然后加上位同步及帧同步码,将数据打包并转变为模拟GMSK信号送往电台调制器接口。在接收模式下,FX909完成相反的过程,从接收机鉴频器接收模拟GMSK信号,解码并纠错后送主控器。

其主要特征如下:
  ·GMSK调制 ·灵活的操作模式
  ·最大速率19.2kb/s ·低电压(3.3/5V)工作
  ·数据打包格式 ·Mobitex兼容
  ·24脚小型封装 ·主控器接口

1.2 FX909原理框图

FX909原理框图如图1所示。

1.3 FX909封装形式及管脚说明

FX909为24引脚封装,有贴片和双列直插两种封装形式,各管脚说明如表1所示。

1.4 寄存器及其选择

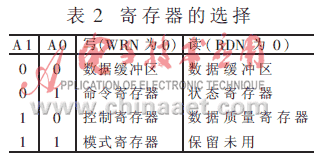

FX909有3个只读寄存器和4个只写寄存器。通过A0、A1和读写信号进行选择。如表2所示。

其中数据寄存器为主控器和FX909之间数据及命令传送的缓冲区。命令寄存器的不同设置使得FX909执行相应的任务,控制寄存器及模式寄存器决定了FX909的操作模式和不同设置,状态寄存器反映了FX909的当前状态,数据质量寄存器的值反映了接收数据信号的质量。

作者:张益强 邰兴峰 王红卫   来源:电子技术应用
