用CQT定点测试排除CDMA网络掉话故障

掉话是指用户通信过程中发生异常释放，掉话率是评价CDMA系统性能的一项重要指标。一般来说，可以通过后台信令跟踪、前台信令分析等方法处理掉话问题，其中分析定点测试数据是解决掉话故障的直观方法。

按照协议规定，掉话不外乎移动台掉话和系统（包含BSS、MSS侧）掉话，其中在IS95A协议中对移动台掉话机制有详细的定义，基站侧掉话各厂家定义方式略有不同，但产生系统掉话的原因不外乎下面两种情况：反向误帧和反向证实失败。

本文通过对某运营商采用450M频段的村村通系统实际测试，分析了引起掉话的一般原因：边缘覆盖、前反向链路干扰及前反向链路不平衡。

一、边缘覆盖引起掉话的机制分析

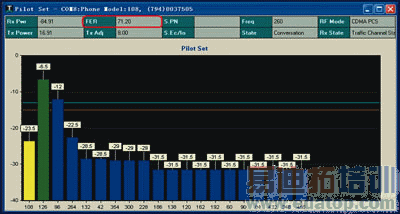

终端处于小区边缘覆盖范围时，信号一般都比较差，通话困难，容易产生掉话。通过路测分析软件观测各指标，通常显示为：前向FER高，Ec/Io可好可坏，Tx高，Rx差。图1是通过中兴通讯的路测分析软件ZXPOSCNT1测试的一个效果图，该测试点处于小区覆盖边缘。

从图1可以看出，虽然Ec/Io较好，但是Tx已经为13.25dBm，同时前向FER也在3%以上，该用户已经处于小区覆盖边缘。针对边缘覆盖问题的优化措施可以从基站侧和终端侧来考虑。

从基站侧，如果小区覆盖范围过大，可以通过加大天线下倾角、减小导频信道功率等方式来解决；如果小区覆盖范围过小，可以增加导频信道功率或者更换高增益天线等方式来解决。

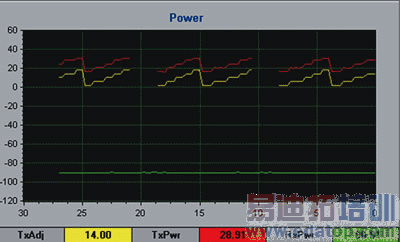

从终端来看，可以通过调整定向天线方向等方式使通话性能得到改善，图2是通过调整用户住所室外定向天线使性能得到改善的测试效果图，从图中可以发现前向发射功率已经减小为0.25dBm，在现场通话过程中没有发生掉话现象。

在边缘地区，如果移动台接收电平较低，会导致前向Ec/Io较差，前向链路的质量严重下降，此时Tx会更大，直至覆盖空洞。对覆盖盲区可以采用调整天线方位角、增加基站或直放站覆盖、采用高增益天线等方案来解决。

二、前向链路干扰引起掉话的机制分析

一般来说，存在前向链路干扰容易引起掉话等故障。存在前向链路干扰时，用CNT1软件观测结果为：前向FER高，Ec/Io（突然）变低，Tx正常，Rx较好。引起前向链路干扰的原因主要有：邻区配置不正确及PN干扰（导频污染）等。

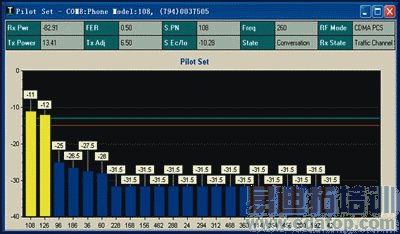

根据移动台搜索的不同，导频集合（激活集、邻区集、剩余集）的频度也不同（激活集搜索频率最高，剩余集搜索频率最低），如果一些临近小区的PN没有包含在邻区列表里，移动台搜索到该PN的概率将大大降低，从而不能进行及时的切换。即使移动台检测到此剩余集的PN（且其强度足够大），但由于没有配置邻区，该PN只能存在于候选集并发送PSMM消息，一般无法通过正常的切换流程进入到激活集，此PN将会对前向链路造成干扰，从而导致掉话。图3是一个邻区没有配置正确的CNT1测试图。

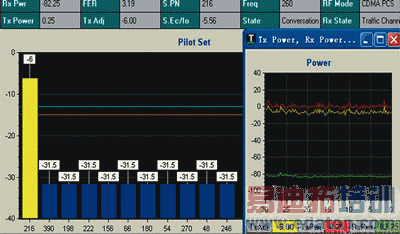

在后台添加邻区后，CNT1测试效果如图4所示。针对这种现象的解决方案主要有：将该PN添加到激活扇区的邻区列表中，如果该小区已经在邻区列表中，则需要增大搜索窗。

三、前反向链路不平衡引起掉话的机制分析

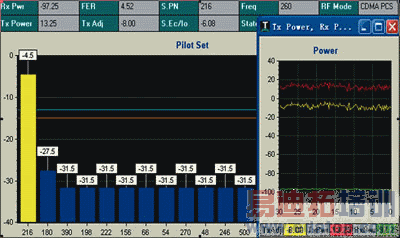

如果移动台接收到的导频强度很高，意味着前向链路很好，但移动台发射功率已经调整到了最大，这说明反向链路很差，这两项指标说明系统存在前反向链路不平衡。此时各指标显示通常为：前向FER高，Ec/Io较好，TX高，RX高。图5是由于前反向链路不平衡导致用户严重无法通话的CQT测试效果，从图中可以看出，虽然接收功率较强，但反向发射功率已经达到极限值26dBm。

造成前反向链路不平衡的主要原因有：

（1）强干扰阻塞了反向链路，反向链路的覆盖范围会有相应的收缩，而前向链路的覆盖并不受影响，造成前反向链路不平衡；

（2）导频信道增益太高，前向导频信号的覆盖范围可能会超过移动台发射机的覆盖范围（越区覆盖），移动台检测到该导频并向该基站发起登记，但由于链路不平衡，基站无法检测到该请求；

（3）如果基站搜索窗设置太小，可能检测不到比较强的多径信号，造成前反向链路不平衡。

对CDMA系统来说，如果前向功率过大，会引起越区覆盖，干扰其他小区的终端正常通话；如果反向链路功率过大，会牺牲系统容量。在反向链路中，小区大小由移动台最大发射功率决定，小区的实际负载越轻，反向链路半径就越大，移动台的发射功率也越大，小区半径随着增大，同时消耗的基站前向功率也增大。

解决前反向链路不平衡的主要方法有：降低导频信道发射功率，使导频信道和业务信道覆盖平衡；增加新的基站解决不平衡问题。

四、总结

无线网络优化工作一直贯穿于网络建成后的运营阶段，只有在网络运营期间不断采集分析OMC话务数据或者通过实际的DT（CQT）测试，及时发现网络中存在的问题并解决问题，才能使网络运行在最佳状态。
