FPGA片上系统的无线保密通信终端
录入：edatop.com 点击：
软核控制模块
3.3.1 软核MicroBlaze简介
MicroBlaze 是一款由xilinx公司开发的嵌入式处理器软核，其采用RISC(Reduced Instruction Set Computer)优化架构。它符合IBM CoreConnect标准，能够与PPC405系统无缝连接[3]。MicroBlaze是一个非常简化却具有较高性能的软核，在Spartan3E系列FPGA中它只占400个Slice，相当于10万门FPGA容量的1/3。其为哈佛结构，32位地址总线，独立的指令和数据缓存，并且有独立的数据和指令总线连接到IBM的PLB总线，使得它能很容易和其它外设IP核一起完成整体功能。支持SPI、I2C、PCI、CAN总线，支持重置、硬件异常、中断、用户异常、暂停等机制，可配置UART、GPIO等接口。
3.3.2 microblaze的控制流程

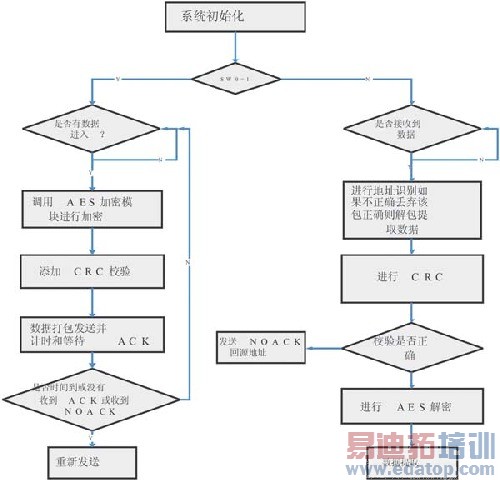

图3 microblaze的控制流程
作者：毋杰 康丙寅 王昭婧 黄克军 电子科技大学 来源：电子产品世界
