FPGA片上系统的无线保密通信终端

②密钥扩展模块

本设计采用了Xilinx IP核Single Block RAM 位宽32，深度64，在程序的开始，由用户设置的初始密钥系统按照密钥扩展算法生成的10轮扩展密钥，将生成的密钥按照地址次序从低到高放入RAM中，在每一轮执行addroundkey时取出对应轮数的密钥，与明文相加(异或)。

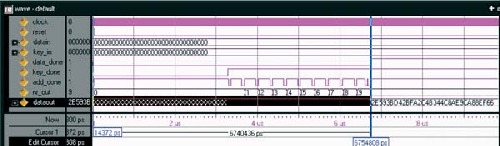

图2 AES解密模块仿真波形

无线通信模块

在本系统中采用TI 公司的CC2420来实现数据的无线通信CC2420工作于免授权的2.4GHz频段，33个16位配置寄存器、15个命令选通寄存器、1个128字节的RX RAM、1个128字节的TX RAM、1个112字节的安全信息存储器。TX和RX RAM的存取可通过地址或者用两个8位的寄存器。主机可通过SPI总线设置其工作在Normal模式，通过SPI总线MOSI，MISO接口对TX FIFO和RX FIFO及状态进行写和读的操作，将数据写入和读出RAM来实现与CC2420的数据传输，通过触发CC2420STXON,SRXON来实现数据的无线发送和接收。表二是本系统CC2420涉及的寄存器及其功能。

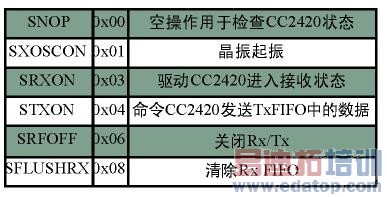

表2 是本系统CC2420涉及的寄存器及其功能
